Создание размеров DimXpert на основе размеров элементов и справочных размеров (2025 SP2)

Размеры DimXpert можно создавать на основе размеров элементов и справочных размеров.

Создание размеров DimXpert на основе размеров элементов и справочных размеров:

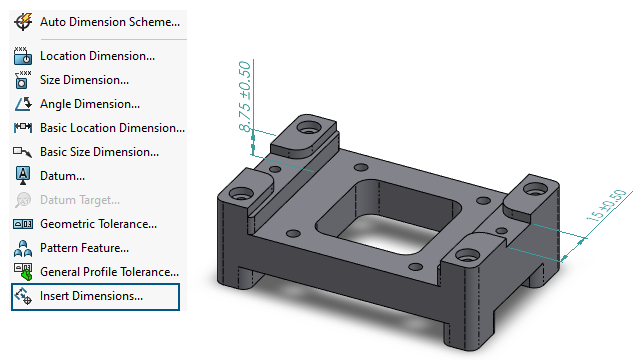

  1. Нажмите Вставить размеры (панель инструментов MBD Dimension) или Инструменты > MBD Dimension > Вставить размеры.
  2. В окне PropertyManager:
    1. Для элементов выберите элементы в графической области или в дереве конструирования FeatureManager®.
    2. Для размеров элементов или справочных размеров выберите размеры в графической области.
    3. Нажмите .
