El PropertyManager Esquina compleja ofrece opciones mejoradas de Tratamiento de esquinas. Además, puede crear y editar el sistema de estructura más fácilmente.
PropertyManager Esquina compleja
Para abrir este PropertyManager:
- Abra un modelo que incluya tres o más miembros que se entrecrucen.
- En el gestor de diseño del FeatureManager®, expanda Gestión de esquinas
.
- Haga clic con el botón derecho del ratón en Grupo de esquinas complejas. A continuación, seleccione Editar operación.
Se realizaron las mejoras siguientes:

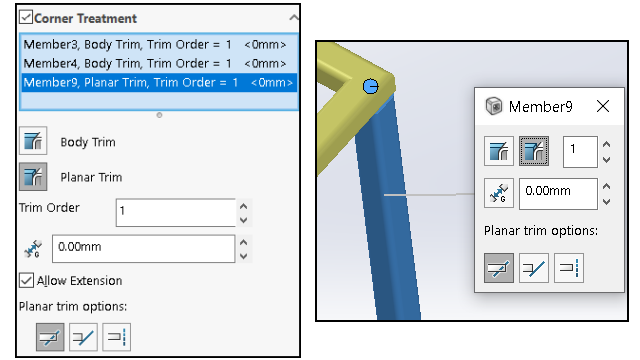

- En Tratamiento de esquinas, el cuadro de miembros muestra los miembros del ajuste del sólido y los miembros del ajuste planar. Puede seleccionar un miembro y hacer clic en Recorte de sólido o Recorte plano para cambiar su tipo de recorte.
- Los detalles del miembro seleccionado, como el recorte de sólido, el recorte plano y el orden del recorte aparecen como anotaciones en el área de gráficos.
- Los iconos representan opciones de recorte plano.
Acceso a Sistema estructural
Se realizaron las mejoras siguientes:
- Al abrir un modelo de sistema de estructura, SOLIDWORKS muestra un mensaje para activar la pestaña Sistema estructural.
- Para archivos nuevos, CommandManager muestra Crear sistema estructural. Al hacer clic en Crear sistema estructural, SOLIDWORKS muestra el PropertyManager Miembro principal.
- Para los archivos que incluyen un sistema de estructura, el CommandManager muestra Editar sistema estructural.
- En los archivos que incluyen varios sistemas estructurales, debe seleccionar el sistema estructural a editar desde el gestor de diseño del FeatureManager.
