Puede buscar y utilizar Atributos eléctricos en SOLIDWORKS Routing de forma más eficaz. El acceso mejorado y una barra de búsqueda permiten filtrar rápidamente los cables y alambres por valores de propiedad.
Ventajas: Estas mejoras hacen que los Atributos eléctricos sean más fáciles de encontrar, más rápidos de usar y más coherentes con el resto de SOLIDWORKS Routing.
Entre las mejoras de los Atributos eléctricos se incluyen:
- Búsqueda rápida dentro del PropertyManager Atributos eléctricos
Puede filtrar la lista de alambres si los introduce en una nueva barra de búsqueda. A medida que escribe, SOLIDWORKS Routing reduce la lista para que coincida con su búsqueda en función de los valores de propiedad. Admite coincidencias parciales y no distingue entre mayúsculas y minúsculas. Aparece un mensaje si la búsqueda no encuentra ninguna coincidencia.
-

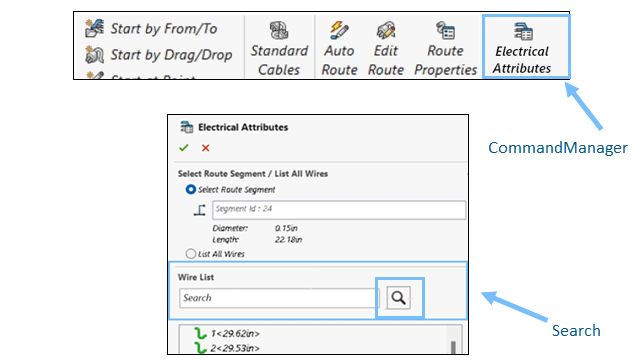

Fácil acceso desde el CommandManager y Menú
Puede abrir Atributos eléctricos directamente desde la pestaña Sistema de recorrido del CommandManager o accediendo a . También puede hacer clic con el botón derecho en un segmento de recorrido o en la operación Ruta1 en un subensamblaje para iniciarlo.
- Información sobre sugerencias
Cuando pasa el ratón sobre el icono de Atributos Eléctricos, aparece una sugerencia que explica lo que está viendo en los Atributos Eléctricos del segmento de recorrido seleccionado. Esta información ayuda a los usuarios a comprender la herramienta de un vistazo.
-
Mejor conocimiento del contexto
Cuando se trabaja en un ensamblaje de nivel superior con varios subensamblajes, SOLIDWORKS Routing le pide que elija el ensamblaje de recorrido para el que desea ver Atributos eléctricos. Para acceder a la herramienta, puede hacer clic con el botón derecho del ratón en la operación de recorrido en un subensamblaje. Se puede acceder al PropertyManager Atributos eléctricos tanto desde el entorno 3D como desde rutas de aplanamiento.
- Resultados más inteligentes de búsqueda de cables
Cuando realiza una búsqueda y el resultado coincide con un conductor, SOLIDWORKS Routing muestra solo el cable y los conductores que coincidan, no la lista completa de conductores.
