Ölçümlendirmelerle Çalışma
Obje ölçümlerini ve objeler arasındaki ilişkileri göstermek için çeşitli ölçümlendirme araçları vardır.
Ölçümlendirme Öğeleri
Ölçümlendirmeler genellikle aşağıdakilerden oluşur:
- Bir ölçümlendirme çizgisi veya yayı
- Ölçülen objeye uzanan uzatma çizgileri
- Ölçümlendirme metni
Ordinat Ölçümlendirmeleri, Liderler ve geometrik toleranslar şunlardan oluşur:
- Ölçümlendirme metni
- Lider çizgisi
Ölçümlendirmeler, ÖlçümlendirmeStillerini temel alır. ÖlçümlendirmeStilleri, belirli sektörlerin veya uygulamaların gereklerini benimseyen varsayılanlardan oluşan, adlandırılmış bir kümedir.
İlişkili Ölçümlendirmeler
Varsayılan olarak Ölçümlendirmeler objelerle ilişkilidir. Bir objenin geometrisini değiştirirseniz Ölçümlendirme konumları, oryantasyonları ve ölçüm değerleri, değişiklikleri yansıtacak şekilde otomatik olarak ayarlanır.
Özellikler paletindeki İlişkili özelliği, bir ölçümlendirmenin ilişkili olup olmadığını gösterir.
Proje ilerledikçe, değişiklikler nedeniyle Ölçümlendirmeler ve bunlarla ilişkili objeler arasındaki ilişkiler kaybolabilir. RelateDimensions komutunu kullanarak Ölçümlendirmelerin objelerle ilişkisini istediğiniz zaman yeniden oluşturabilirsiniz.
Objelerle ilişkileri ortadan kalkan ölçümlendirmeleri tespit etmek için Detaylandırma İzleyicisi'ni kullanın.
Ölçümlendirmelerin ilgili objelerle ilişkisini kontrol etmek için:
- Aşağıdakilerden birini yapın:
-
Araçlar > Seçenekler'e tıklayın (veya Options yazın).
Uygulama menüsü > Tercihler'e tıklayın (veya Options yazın).
Seçenekler iletişim kutusunda, Teknik Resim Ayarları
öğesine tıklayın.
- DrawingSettings yazın.
- Davranış'ı genişletin ve Göreceli ölçümlendirmeleri etkinleştir'i işaretleyin veya işareti kaldırın.
Detaylandırma İzleyicisi
Detaylandırma İzleyicisi, ilişkili objeleriyle ilişkileri ortadan kalkan ölçümlendirmeleri ve detaylandırmaları izler ve bunları bir simgeyle
işaretler.
Simgeye tıklandığında, ilişkilendirilmemiş ölçümlendirmelerle ilgili mevcut seçenekleri içeren bir menü görüntülenir.
Seçenek
|
Tanım |
| Yeniden ilişkilendir |
Detaylandırma veya ölçümlendirmeyi ilgili objeyle yeniden ilişkilendirmenizi sağlar. Ölçümlendirmenin ilişkilendirileceği noktayı belirleyin. |
| Sil |
Detaylandırmayı veya ölçümlendirmeyi siler. |
Örnek:

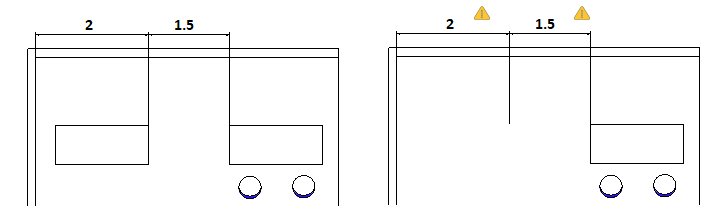

Aşağıdaki örnekte, ölçümlendirilmiş bir obje silinmiştir. Detaylandırma İzleyicisi bir uyarı görüntüler.
Detaylandırma İzleyicisi'ni açmak için:
- Durum çubuğunda Dİzleyicisi'ne tıklayın.
