Genel yay bağlantı elemanı, SOLIDWORKS Simulation Professional ve SOLIDWORKS Simulation Premium ile kullanılabilir.
Aşağıda belirtilen tiplerdeki geometrik objeler arasında genel yay bağlantı elemanlarını kullanabilirsiniz:
-
Eş merkezli silindirik yüzler

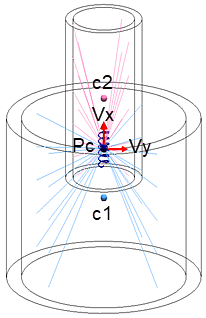

Bir yay bağlantı elemanının iki referans düğümü, iki silindirin merkez noktaları (c1 ve c2) arasındaki orta noktada bulunan etkileşim noktasında (Pc) bir araya gelir. Yayın referans düğümlerinin göreceli sürükleme ve rotasyonuna karşı direncini altı sertlik parametresiyle tanımlarsınız. Yayın bir referans düğümü, silindirik yüzey 1'in bağlantı düğümlerine dağıtılmış bağlantı ile bağlanır ve ikinci referans düğümü, silindirik yüz 2'nin bağlantı düğümlerine benzer şekilde bağlanır.
- Paralel olmayan ve paralel olan düz yüzeyler
Bir yay bağlantı elemanının iki referans düğümü, iki düz yüzeyin merkez noktaları (c1 ve c2) arasındaki orta noktada bulunan etkileşim noktasında (Pc) bir araya gelir. Bir genel yay formülasyonu, yayın referans düğümleri ile düz yüzeylerde bulunan bağlantı düğümleri arasında dağıtılmış bağlantıyı zorlar.
- Düz olmayan yüzeyler

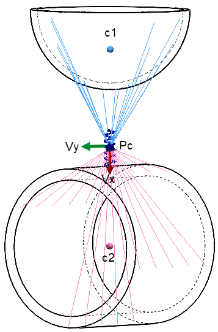

Bir yay bağlantı elemanının iki referans düğümü, küresel ve silindirik yüzeylerin merkez noktaları (c1 ve c2) arasındaki orta noktada bulunan etkileşim noktasında (Pc) bir araya gelir. Bir genel yay formülasyonu, yayın referans düğümleri ile yüzeylerde bulunan bağlantı düğümleri arasında dağıtılmış bağlantıyı zorlar.
Her bir genel yay bağlantı elemanı için altı adede kadar sertlik parametresi, bir yerel koordinat sistemi ve birim uzunluğu başına bir ön yük kuvveti tanımlayabilirsiniz.
