Çizim Ölçümlendirmelerinden DimXpert Ölçümlendirmeleri Oluşturma

Çizim ölçümlendirmelerinden DimXpert ölçümlendirmeleri oluşturabilirsiniz.

Çizim ölçümlendirmelerinden DimXpert ölçümlendirmeleri oluşturmak için:

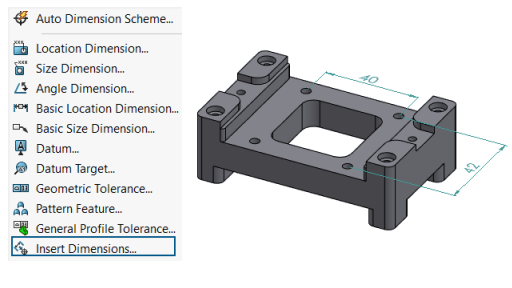

  1. Ölçümlendirmeler Ekle (MBD Dimension araç çubuğu) veya Araçlar > MBD Dimension > Ölçümlendirmeler Ekle öğesine tıklayın.
  2. PropertyManager'da:
    1. Unsurlar için grafik alanından veya FeatureManager® tasarım ağacından unsurları seçin.
    2. Çizim Ölçümlendirmeleri için DimXpert ölçümlendirmeleri oluşturmak üzere grafik alanındaki ölçümlendirmeleri seçin.
    3. öğesine tıklayın.
