创建 BIM 对象的标注

使用 BIMDimensionChain 命令为 BIM 对象创建标注链。该命令会自动检测 BIM 对象上的适当的标注点。

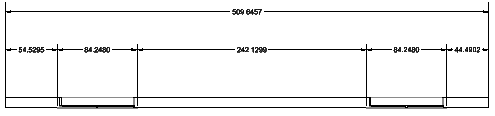

您可以酌情自动对链内的标注进行分组,以清晰显示墙洞和墙段的尺寸。

该命令使用选项对话框的 BIM 设置类别中指定的标注标准和公差。

要创建标注链:

  1. 请执行以下操作之一:
    • 在功能区上,单击 BIM > 批注 > 标注链
    • 在菜单上,单击 BIM > 尺寸 > 标注链
    • 键入 BIMDimensionChain
  2. 在图形区域中,指定要标注尺寸的 BIM 对象,然后按 Enter 键。
  3. 指定合适的对齐方式:
    • 水平
    • 竖直(V)
    • 对齐
  4. 在图形区域中,指定标注链的位置。

访问方式

命令:BIMDimensionChain

菜单:BIM > 尺寸 > 标注链

功能区:BIM > 批注 > 标注链

相关主题

修改 BIM 对象的现有标注

自动标注 BIM 工程图的尺寸

父主题

标注 BIM 工程图的尺寸
