使用模型边线

可以使用模型直边线作为参考来应用约束。可以规定沿边线方向平移。对于壳体网格，还可以指定相对于边线旋转。

下表总结了此约束类型的属性：

属性 值
实体的可能自由度 1 次平移
壳体和横梁的可能自由度 1 次平移和 1 次旋转
桁架的可能自由度 1 次平移
3D 符号
平移 旋转
可选实体 顶点、边线、面和桁架接榫
平移

沿边线
旋转（仅限壳体和横梁）

绕边线

范例

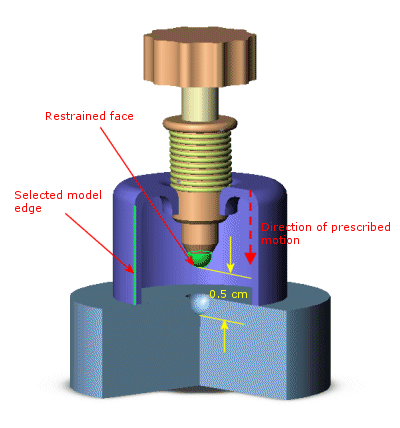

螺钉的所选面（以绿色显示）将沿所选边线（以绿色显示）指定的方向移动 0.5 cm 距离。使用预览可以识别方向。使用负值 -0.5 厘米可反转方向。
