可以使用基准面作为参考来应用约束。您可以规定沿基准面的方向 1 和 2 以及垂直于基准面的方向平移。对壳体网格，可以规定相对于这些方向旋转。
下表总结了此约束类型的属性：
| 属性
|
值
|
|---|
| 实体的可能自由度
|
3 次平移
|
| 壳体和横梁的可能自由度
|
3 次平移和 3 次旋转
|
| 桁架的可能自由度
|
3 次平移
|
| 3D 符号
|
|
|
| 平移
|
旋转
|
|
| 可选实体
|
顶点、边线、面和桁架接榫
|
| 平移
|
 沿基准面方向 1
 沿基准面方向 2
 垂直于基准面
|
| 旋转（仅限壳体和横梁）
|
绕基准面方向 1
绕基准面方向 2
绕垂直于基准面
|

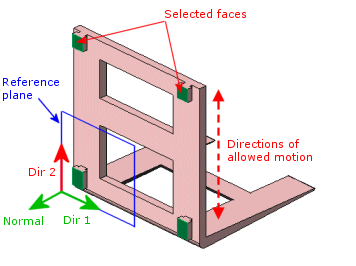

范例
使用叉状物的参考基准面（以蓝色显示）可以防止所选的面沿方向 1 和法向方向（以淡绿色显示）运动。这使所选的面只能沿方向 2（以红色显示）自由运动。
