垂直于面应用非均匀压力

要垂直于面应用非均匀压力：

  1. 在 Simulation 算例树中，右键单击 外部载荷 图标，然后选择 压力。
    压力 PropertyManager 随即出现。
  2. 在类型下选择垂直于所选面。
  3. 在图形区域中，单击应用压力的面。
  4. 在压力值下，执行如下操作：
    1. 将单位 设置为所需的压力单位。
    2. 在压力值框 中键入压力值。
  5. 单击 。
  6. 复选非均匀分布复选框。
  7. 在选择坐标系框 内单击，然后从 FeatureManager 树中选择一个坐标系。
  8. 选择坐标系（笛卡尔、圆柱或球形），然后单击编辑方程式以输入描述非均匀分布的方程式。例如：

    上述设置将应用笛卡尔坐标中的以下压力：

    P(x,y) = 20 ( 1+2*X+3*sqrt (Y))

  9. 单击 。

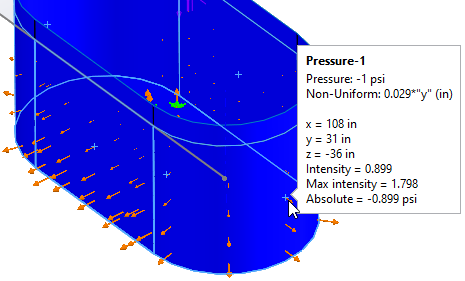

    定义具有非均匀分布的压力后，您可以将鼠标悬停在压力箭头符号上，以查询该位置的值。

    SOLIDWORKS Simulation 仅列出存在箭头符号的位置的压力值。软件根据您应用压力的几何体创建适当数量的箭头符号。



    注解列出以下项：
    • 压力。压力值，包括压力单位
    • 非均匀。定义非均匀压力分布的方程，包括长度单位
    • x、y 和 z。所选箭头符号相对于参考坐标系的 X、Y 和 Z 坐标
    • 强度。定义所选箭头符号处的非均匀分布的方程值
    • 最大强度。定义箭头符号所有位置之间非均匀分布的方程的最大值
    • 绝对。压力值 * 所选箭头符号处方程的值
