将非均匀压力以某一方向应用到某个面

要将非均匀压力以某一方向应用到某个面：

  1. 在 Simulation 算例树中，右键单击外部载荷 图标并选择压力 。
    压力 PropertyManager 随即出现。
  2. 在类型下，选择使用参考几何体。
  3. 对于压力的面 ，选择要应用非均匀压力的面。
  4. 对于方向的面、边线、基准面、基准轴 ，选择一个实体作为方向。
  5. 根据为方向选择的实体选择压力零部件，如下所示：
    • 如果选择面或基准面作为方向，请选择以下零部件之一：沿基准面方向 1 、沿基准面方向 2 或垂直于基准面 。
    • 如果选择边线作为方向，则默认情况下会选择沿该边线的压力。
    • 如果选择轴作为方向，请至少指定以下零部件之一：半径 、圆周 或轴向 。
  6. 在压力值下，执行如下操作：
    1. 选择压力单位 。
    2. 对于压力值，输入所施加压力的值。

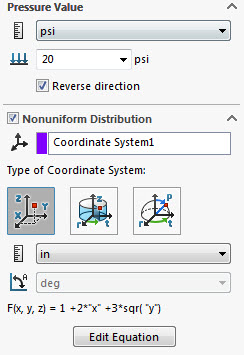

  7. 选择非均匀分布。
  8. 对于选择坐标系 ，选择笛卡尔坐标系、圆柱坐标系或球形坐标系。
  9. 单击编辑方程式以输入描述非均匀分布的方程式。例如：

    上述设置将应用笛卡尔坐标中的以下压力：

    P(x,y) = 20 ( 1+2*X+3*sqrt (Y))

  10. 单击 。

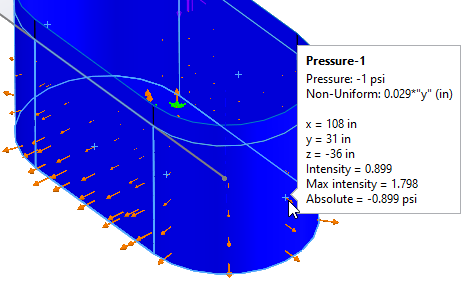

    定义具有非均匀分布的压力后，您可以将鼠标悬停在压力箭头符号上，以查询该位置的值。

    SOLIDWORKS Simulation 仅列出存在箭头符号的位置的压力值。软件根据您应用压力的几何体创建适当数量的箭头符号。



    注解列出以下项：
    • 压力。压力值，包括压力单位
    • 非均匀。定义非均匀压力分布的方程，包括长度单位
    • x、y 和 z。所选箭头符号相对于参考坐标系的 X、Y 和 Z 坐标
    • 强度。定义所选箭头符号处的非均匀分布的方程值
    • 最大强度。定义箭头符号所有位置之间非均匀分布的方程的最大值
    • 绝对。压力值 * 所选箭头符号处方程的值
