圆周阵列 PropertyManager

圆周阵列 PropertyManager 在您绕一轴心阵列一个或多个特征时即会出现。您还可以将平面和轴排成阵列。

要打开该 PropertyManager:

单击圆周阵列 (“特征”工具栏),或单击插入 > 阵列/镜向 > 圆周阵列

接受数值输入的某些字段允许您通过输入 = (等号)并从列表选择全局变量、函数和文件属性来创建方程式。

方向 1

  阵列轴 在图形区域中选取一实体。
  • 圆形边线
  • 线性边线或线性草图直线
  • 圆柱面或曲面
  • 旋转面或曲面
  • 角度尺寸
阵列绕此轴生成。单击反转方向 以更改圆周阵列的方向。
  实例间距 指定实例中心间的距离。
  等间距 角度 设置为 360°
角度 指定每个实例之间的角度。
实例数 指定源特征的实例数。

方向 2

  方向 2 启用方向 2 选项。
  对称 从源特征创建对称阵列。
  实例间距 指定实例中心间的距离。
  等间距 角度 设置为 360°
角度 指定每个实例之间的角度。
实例数 指定源特征的实例数。

特征和面

  特征和面 启用特征和面选项。
要阵列的特征 通过使用您所选择的特征作为源特征来生成阵列。


要阵列的面 通过使用构成特征的面生成阵列。在图形区域中选择特征的所有面。这对于只输入构成特征的面而不是特征本身的模型很有用。
当使用要阵列的面时,阵列必须保持在同一面或边界内。它不能跨越边界。例如,横切整个面或不同的层(如凸起的边线)将会生成一条边界和单独的面,阻止阵列延伸。

实体

  实体 启用实体选项。
要阵列的实体/曲面实体 通过使用您在多实体零件中选择的实体生成阵列。

参考模型

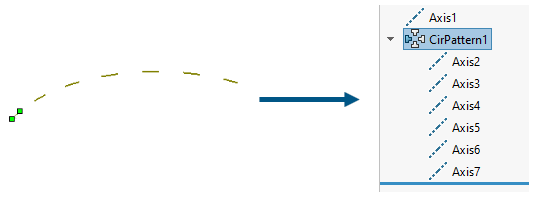

阵列用基准面或参考轴

使用您选择的平面或轴创建阵列。
限制:
  • 如果基准面包含草图,则基准面阵列不会阵列该草图。
  • 阵列只能包含一个参考几何实体,即一个面或一个轴。

要跳过的实例

要跳过的实例 在您生成阵列时跳过您在图形区域中选择的阵列实例。当您将鼠标悬停到每个阵列实例上时,指针变为 。单击以选择阵列实例。阵列实例的坐标将出现。若想恢复阵列实例,再次单击实例。

特征范围

通过选择选项下的几何体阵列并使用特征范围来选择哪些实体应包括特征以将特征应用到一个或多个多实体零件。
您必须先创建您想要为多实体零件添加特征的模型,然后再添加这些特征。
切除拉伸特征应用到所有多体零件。 使用圆周阵列的切除拉伸特征应用到单一实体 使用圆周阵列的切除拉伸特征应用到所有实体
  所有实体 每次特征重新生成时,都要应用到所有的实体。如果您将被特征所交叉的实体添加到模型上,则这些新的实体将被重新生成以将该特征包括在内。
  所选实体 将特征应用到您选择的实体上。如果您将被特征所交叉的实体添加到模型上,您将必须使用编辑特征来编辑阵列特征,选择这些实体,并将它们添加到所选实体清单中。如果您不将新实体添加到所选实体清单中,则它们将保持完整无损。
  自动选择(当您单击所选实体时可用) 当您以多实体零件生成模型时,特征将自动处理所有相关的交叉零件。自动选择所有实体快,因为它只处理初始清单中的实体,并不会重新生成整个模型。如果您单击所选实体且清除自动选择,则必须从图形区域中选择您要包括的实体。
受影响的实体(在您取消选中自动选择时可用) 在图形区域中选择受影响的实体。

选项

随形变化 允许重复时执行阵列更改。
几何体阵列 只使用对特征的几何体(面和边线)来生成阵列,而不阵列和求解特征的每个实例。几何体阵列可加速阵列的生成和重建。对于具有与零件其它部分合并的特征,您不能生成几何体阵列。
延伸视象属性 将 SOLIDWORKS 的颜色、纹理和装饰螺纹数据延伸给所有阵列实例。
完全预览 在包括起始条件和终止条件的每个阵列实例位置处显示已计算几何体的预览。
部分预览 在每个阵列实例位置处显示源特征几何体的预览。

变化的实例

仅当您针对阵列实例选择特征时此选项才可用。

方向 1 增量

间距增量 累积增量 阵列实例中心之间的间距。

例如,如果阵列中实例之间的间距为 1.5mm,并且您输入 .3mm 作为间距增量,则第二个实例与第一个实例的间距将为 1.8mm,第三个实例与第二个实例的间距将为 2.1mm,第四个实例与第三个实例的间距将为 2.4mm,以此类推。

  选择方向 1 中要变化的特征尺寸 在表格中显示源特征的尺寸。请在图形区域内单击要在表格中显示和填入的源特征尺寸。在增量列添加一个值可以增加或减少特征尺寸的大小和形状。

修改的实例

列出修改过的单个实例。

要修改单个实例,请在图形区域中左键单击实例标记,选择修改实例。您可以输入值以覆盖标注中的间距和尺寸。

要移除已修改的实例,请右键单击框中的实例,然后单击删除。您可以通过在框中右键单击并单击清除所有来移除所有已修改的实例。
