比较测试数据

比较测试数据对话框使您能够将参考数据与选定位置处的模拟数据进行比较。您可以将参考数据建立在现场测量、其它外部源或某个算例的基础之上。

要访问此对话框，请单击 Simulation > 比较测试数据。

为了进行比较，可以定义多个算例。参考数据以槽来表示。槽是根据位置、结果分量、参考值或算例来定义的。您可以通过输入文件来手工或自动定义槽。位置是根据顶点、参考点或 3 个笛卡尔坐标来定义的。您可以将参考数据与静态、非线性、热力及掉落测试算例的节结果进行比较。

该软件将创建一个表，在其中将相关的所选算例的结果与参考槽进行比较。

算例类型 选择要与其比较模拟结果的算例类型。您可以选择：
  • 静态
  • 非线性
  • 传热
  • 跌落测试

所选算例类型的结果应包括与参考数据相关联的结果。

参考槽数据 指定要用作参考的数据。

测试数据。

如果是从现场测量获取的参考数据，请选择此选项。

算例结果。

选择此选项可以将某个算例用作参考数据的来源，然后从下拉式菜单中选择该参考算例。
槽表 列出有关参考槽数据的信息。

添加。

打开添加槽对话框，以使您能够定义新的槽或编辑所选的槽。

编辑。

打开编辑槽对话框以使您能够编辑所选的槽。

删除。

删除所选的槽。

输入。

允许您输入包含槽数据的普通文本文件 (*.txt) 或 Excel 文件 (*.csv)。文件设置如下：

  • 第一行包含任意页眉信息。
  • 其余每行都代表一个槽，并且各列包含如下所示的信息：
    • 列 1：槽名称
    • 列 2：零部件
    • 列 3：参考值
    • 列 4：测量值的单位
    • 列 5：时间（用于掉落测试、力和位移控制非线性以及瞬态热力）
    • 列 6、7、8：测量位置的 X、Y 和 Z 坐标。
    • 列 9：X、Y 和 Z 坐标的单位

以算例结果比较 设定要与其比较测试数据的算例。

比较。

提取模拟数据并在表中显示比较结果。

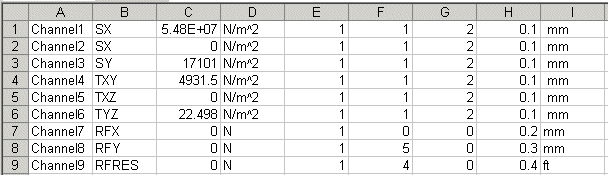

槽表范例：Excel 文件 (*.csv)

槽表范例：纯文本文件 (*.txt)
