2D 截面

您从 3D 几何体创建 2D 截面，或使用截面上的平坦曲面或草图定义分析所需的实体。您可以使用 2D 简化 PropertyManager 来创建截面。

切割实体

您可以使用截面平面分割实体以创建 2D 物体。

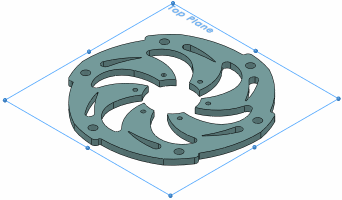

对于下面显示的圆盘平面应力示例，可使用上视基准面从 3D 几何体提取 2D 模型。

3D 模型 2D 截面

对于螺栓螺母连接的轴对称示例，可选择切割实体和旋转轴的任何平面。

螺栓头和螺纹的螺旋图案不会建模。
3D 模型 2D 截面

使用平坦曲面或草图

您可以在截面平面上创建平面区域体或草图，以创建 2D 截面。

示例显示在截面平面上创建曲面实体时，对受到平面应力的平板进行的三点折弯测试。
