拓扑的最小最大公式

当多个负载案例作用于一个零部件上时，您可以在拓扑算例中使用 Min Max 公式。

当您在一个零部件上施加多个负载案例时，优化目标最佳强度重量比的最小最大公式将单独为每个负载案例最大化零部件刚度或最小化其合规性。

例如，对于承受三个独立负载案例的零部件，针对给定质量减少约束的最佳强度重量比的标准优化公式将最小化总合规性。 合规性用于衡量结构的整体柔性或柔和度，它是刚度的倒数。 总合规性是为每个负载案例单独计算的三个合规性 C1、C2 和 C3 的总和。

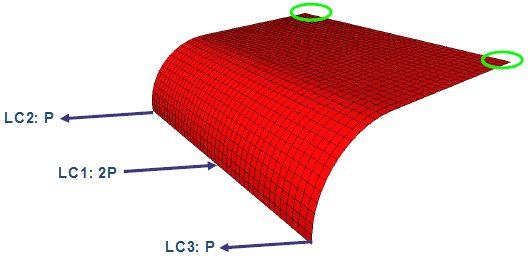

通过三个独立负载案例负载的板的壳体网格模型： LC1、LC2 和 LC3。将固定边角处的六个自由度。

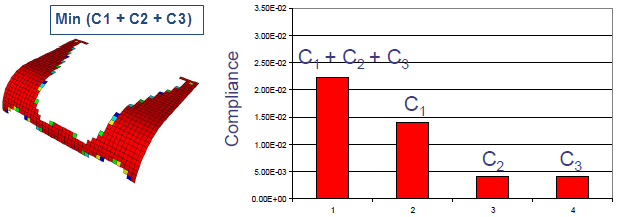

通过标准公式优化的形状。 40% 质量减少约束下的优化目标最小值 (C1 + C2 +C3)。

最小最大优化公式将最小化从各负载案例独立计算的最大合规性并最大化每个负载案例的零部件刚度。 零部件的优化形状具有可独立应用的每个负载案例的最大刚度。

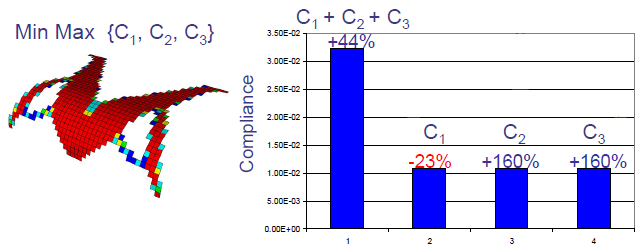

通过最小最大公式优化的形状。 40% 质量减少约束下的优化目标最小最大值 {C1 + C2 +C3}。 优化形状的每个独立负载案例的刚度相同。
