收敛诊断图解 PropertyManager

收敛诊断图解可检测出解算器遇到接触收敛问题的模型区域。

要访问收敛诊断图解：

  • 单击诊断工具 > 收敛诊断图解（模拟 CommandManager），或
  • 在模拟算例树中，右键单击结果，然后单击定义收敛诊断图解。

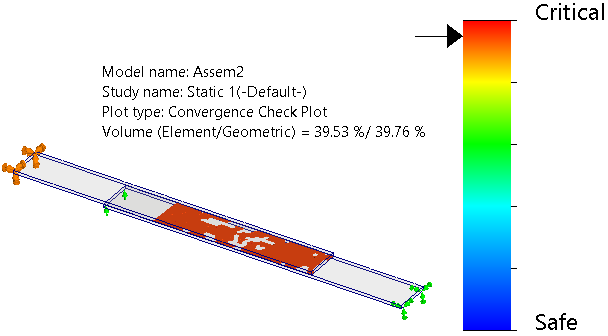

显示 该图解显示了模型相对于接触收敛状态和法向位移校正的关键区域和安全区域。将滑块移向临界可查看模型中解算器未达到接触收敛且法向位移校正值较高的区域。

该图解图例显示实现接触收敛的构件数，与参与形成接触相互作用的总构件数的体积比。

法向位移校正是最终接触迭代次数处总增量节点位移矢量与总节点位移矢量的比值。


  • 在运行分析之前，您可以使用交互查看器 PropertyManager 验证由全局级和本地级交互设置定义的接触交互区域。
  • 检查接触零件之间的间隙。间隙大于阈值（在本地交互 PropertyManager 中定义）的零件不符合本地级别接触的条件。

属性

包括标题文字 输入图解的标题。
将图解与命名视图方向相关联 选择要应用于图解的预定义视图方向。
与当前视图关联 将当前视图方向应用于图解。
