2D 到 3D 转换范例

原始工程图输入到零件文件为草图1。

左下角中的草图实体成为前视视图。

左上部成为上视视图。

右下部成为右视视图。

右上部成为辅助视图。

前视视图在左下部。上视、右视、及辅助视图折叠成与前视视图垂直。
等轴测视图显示草图的方向。

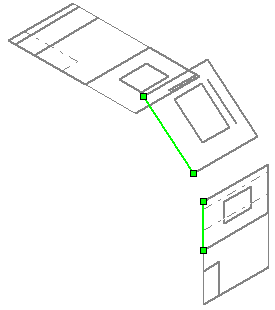

对齐辅助视图和上视草图的左边线，然后对齐右视和辅助视图草图。

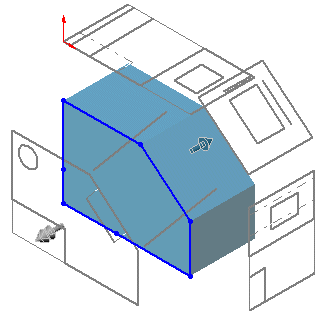

拉伸基体特征。
切除或拉伸其它特征。在此例中，切除了圆孔、矩形孔及矩形凹口来完成零件。
