提取草图

要从 2D 工程图中生成基体特征，提取草图以指定合适的视图。

草图自动折叠到正确的视向中，好象工程图为一张纸。

指定工程图的哪些部分为前视视图、右视视图等视图的草图。您也可以生成辅助草图，可与主视图平面不平行。

为前视视图提取草图

欲为前视视图提取草图：

  1. 在编辑草图时选择构成前视视图的草图实体。
    在定义任何其它视图之前，必须先定义前视图。您可进行框选择、链选择，或按住 Ctrl 来单独选择实体。
  2. 单击 2D 到 3D 工具栏上的添加到前视草图 ，或单击 工具 > 草图绘制工具 > 2D 到 3D > 前视。
新草图就会显示在 FeatureManager 设计树中。

提取其它正交草图

要提取其它正交草图：

  1. 在仍编辑原草图的同时，选择构成正交视图之一的草图实体，如上视、左视、右视、下视、后视等等。
  2. 单击 2D 到 3D 工具栏上的相应图标，或单击工具 > 草图绘制工具 > 2D 到 3D菜单。
新草图就会显示在 FeatureManager 设计树中。草图折叠到前视视图的正确视向。

提取辅助草图

要提取辅助草图：

  1. 在编辑草图时选择构成辅助视图的草图实体。
  2. 按住 Ctrl，然后在另一视图中选择一直线来指定辅助视图的角度。
  3. 单击辅助草图 （2D 到 3D 工具栏），或单击 工具 > 草图绘制工具 > 2D 到 3D > 辅助视图。

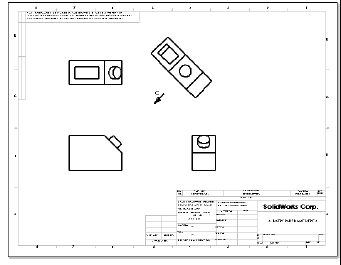

辅助视图示例

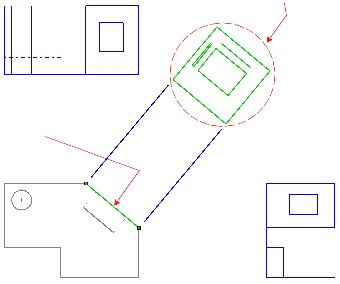

在主视图中角度边线被选用以展开辅助视图，它在右上角，名为 C 的视图箭头。
                                                                                     辅助视图的草图实体
直线定义辅助视图的角度
