拖动到配合控制器中的位置

您可将部件拖动到配合控制器中的位置。

默认情况下，PropertyManager 中的配合值驱动图形区域中零部件的位置。 如果您想在图形区域中拖动零部件，您可让 PropertyManager 中的配合值受图形区域中零部件的位置驱动。 您可使用 PropertyManager 中的按钮来切换配合的驱动和从动状态。

要拖动零部件：

  1. 在 PropertyManager 中，执行下列操作之一：
    • 单击使所有配合处于从动状态 。
    • 单击一个或多个配合的数值输入框右侧的使该配合处于从动状态 。
    配合状态 说明
    驱动 配合框中的值驱动图形区域中零部件的位置。
    从动 配合框中的值受图形区域中零部件的位置驱动。
  2. 在图形区域中，来回拖动零部件。
    您可在完整的配合值范围内拖动零部件。 当您拖动零部件时：
    • 在 PropertyManager 中，从动配合的值更改。

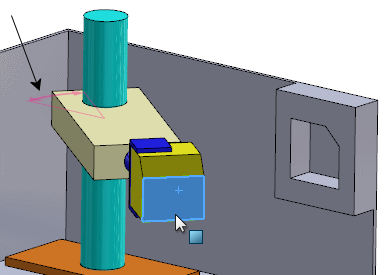

    • 在图形区域中，箭头将指示配合允许的自由度。

  3. 将零部件拖动到所需位置。


  4. 单击添加位置 ，输入名称，然后单击确定。
