在电气属性中更快访问和更轻松地搜索 (2025 SP3)

您可以在 SOLIDWORKS Routing 中更高效地查找和使用电气属性。改进了访问方式和搜索栏，使您可以根据属性值快速过滤电线和电缆。

好处：这些改进使电气属性更易于查找、使用更快捷，并与 SOLIDWORKS Routing 的其他部分保持一致。

电气属性的增强功能包括：

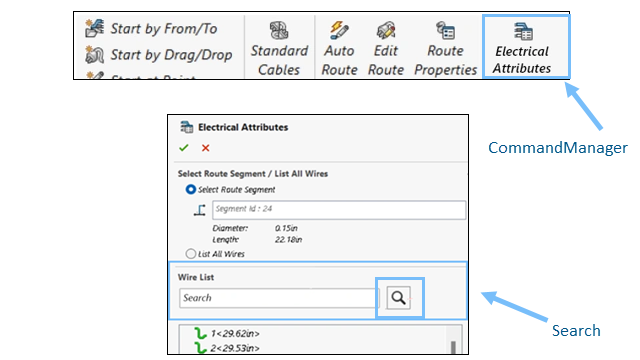

  • 电气属性 PropertyManager 中的快速搜索

    您可以通过新的搜索栏中输入内容来过滤电线清单。在输入时，SOLIDWORKS Routing 会根据属性值缩小清单范围以匹配您的搜索。它支持部分匹配，且不区分大小写。如果搜索未找到任何匹配项，会显示一条消息。

  • 从 CommandManager 和菜单中轻松访问

    您可以直接从 CommandManager 的 Routing 选项卡打开电气属性，或通过导航到工具 > Routing > 电气 > 电气属性打开。您还可以右键单击子装配中的线路段或线路 1特征进行启动。

  • 工具提示指南

    如果您将鼠标悬停在电气属性图标上，工具提示就会解释您在所选线路段的电气属性中查看的内容。此信息有助于用户一目了然地了解该工具。

  • 改进了上下文感知

    当您在具有多个子装配体的顶级装配体中工作时，SOLIDWORKS Routing 会提示您选择用于查看电气属性的线路装配体。要访问该工具，您可以右键单击子装配体中中的线路特征。从 3D 环境和平展线路都可访问电气属性 PropertyManager。

  • 更智能的电缆搜索结果

    当您进行搜索且结果与电缆芯线匹配时，SOLIDWORKS Routing 仅会显示电缆及其匹配的芯线，而不是整个芯线列表。
