步路零部件向导中针对线夹装配体和线夹零件的支持 (2025 SP2)

步路零部件向导支持线夹装配体和线夹零件，允许您将装配体定义和配置为步路零部件。这两种类型的基本要求相同，并且在 Routing Library Manager 中创建它们的步骤也遵循相同的过程。

好处：此更新可在设计复杂线夹并将其集成到步路工作流程时提高灵活性。

Routing Library Manager 中的增强功能有：
  • 线夹装配体：用户可以选择和配置装配体文件 (.SLDASM) 作为步路线夹。
  • 步路点：用户可以定义步路点，以对齐电线、电缆或软管。
  • 无缝集成：线夹装配体可与现有的步路工作流程配合使用，并存储在步路库中。

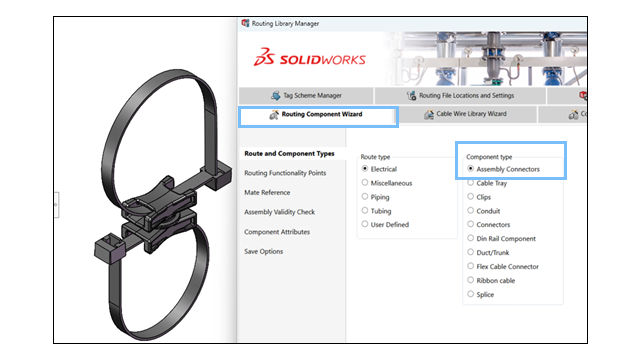

按照以下步骤在 Routing Library Manager 中定义线夹装配体：
  1. 选择线夹装配体。
    1. 打开 Routing Library Manager 并导航到步路零部件向导。
    2. 选择步路类型和零部件类型，然后单击下一步。
  2. 将步路点 (ARPoint) 添加到线夹装配体中，以定义电线、电缆或软管对齐。
    注意：连接点 (CPoint) 处于禁用状态。线夹不需要连接点。
  3. 添加步路几何体。
    1. 定义线夹轴以指定步路方向。
    2. 如果线夹装配体需要旋转放置，请添加旋转轴。
  4. 添加配合参考以定义线夹装配体的正确对齐。
  5. 验证线夹装配体并确认它是否符合步路要求。
  6. 配置设计表。
    1. 如果线夹装配体有多个配置，请打开现有的系列零件设计表来进行调整。
    2. 如果不存在任何配置，则会创建新的系列零件设计表。
    3. 使用嵌入的 Excel 工作表验证表中的标准和自定义条目。
  7. 验证零部件属性。根据需要修改零部件属性。
  8. 保存此线夹装配体。
    1. 将配置的线夹装配体保存到步路库中。
    2. 指定库文件夹位置和文件名。
    3. 将零部件保存为 .XML 文件。
