視圖窗格

「視圖」窗格可讓您管理使用中文件的視圖。

若要顯示「視圖」窗格，請按一下視窗 > 顯示/隱藏 > 視圖。

此頁面內容包括：

另請參閱
關於視圖
視圖工場

工具列指令

「工具列」指令可讓您管理視圖。

圖示 指令名稱 說明
產生視圖 可產生抓取整個視埠狀態的視圖。此指令等同於在抓取所有項目的情況下在「視圖」工場中產生視圖 (全部設成最適當大小與 BOM 描述設定沒有影響)。
提示: 若要變更「視圖」窗格中的視圖順序，請將視圖拖曳至新位置。
產生攝影機視圖 可產生僅抓取攝影機位置的自訂視圖。此指令等同於在僅選擇攝影機的情況下在「視圖」工場中產生視圖。
更新視圖 可使用目前全景更新所選視圖中的所有抓取項目。此指令等同於按一下復取視圖設定之後在「視圖」工場中更新視圖。
註: 只有可見物件的屬性會儲存在視圖中。
以所選全景項目更新視圖 可以所選全景項目的所有屬性與顯示情形更新所選視圖。此指令等同於透過下列設定在「視圖」工場中更新視圖：
  • 全景項目
  • 套用至：目前選擇
  • 顯示情形
  • 屬性全部
註: 只有可見物件的屬性會儲存在視圖中。
建立視圖集合 在「視窗」窗格中建立集合以整理視圖。
重新繪製所有視圖 可重新整體所有視圖縮圖影像，其可在更新模型之後使用。
前往上一個視圖 可顯示上一個視圖。
播放視圖 可逐一顯示視圖。若要停止，請按一下停止視圖 或按下 Esc。
停止視圖 可停止播放視圖。
前往下一個視圖 可顯示下一個視圖。您也可以按下空格鍵顯示下一個視圖。

按右鍵指令

用滑鼠右鍵按一下視圖可顯示其他指令。

圖示 指令名稱 說明
更新視圖 請參閱工具列指令。
以所選全景項目更新視圖 請參閱工具列指令。
N/A 刪除未使用的屬性 可移除從所有一般視圖中複製中立 (預設) 值的所有屬性。此指令不會影響自訂視圖。請於發佈文件之前使用此指令，以縮小檔案大小並提高效能。
註: 於文件開發期間使用此指令可能會影響視圖行為。例如：
  1. 從具有藍色中立色彩的全景項目開始。

    中立屬性是全景項目定義的一部分，不會儲存在視圖定義中。

  2. 使全景項目成為紅色。
  3. 產生視圖。

    視圖儲存了非中立紅色屬性。中性色彩仍為藍色。

  4. 將紅色設為中立色彩 (設為中立屬性指令)。
  5. 用滑鼠右鍵按一下「視圖」窗格並按一下刪除未使用的屬性。

    由於視圖的色彩屬性與中立值相符 (皆為紅色)，因此會從視圖定義中刪除紅色屬性。

  6. 使全景項目成為綠色，並將綠色設為中立色彩，但不要更新視圖定義。
  7. 在不更新視圖定義的情況下使全景項目成為紫色。
  8. 啟動視圖 (例如，將其拖曳至視埠中)，並於看到提示時按一下否以產生新視圖。

    全景項目會變成綠色，因為視圖並未定義使色彩取代在步驟 6 中設定的中立值。但是，如果您跳過步驟 5，全景項目會變成紅色，因為視圖在步驟 3 抓取了非中立紅色屬性。
N/A 加入集合 產生新集合。
N/A 刪除集合 刪除所選集合。當您刪除集合時，集合內的所有視圖都會新增至其上方的集合。
N/A 重新命名集合 重新命名集合。
N/A 啟動集合 啟動集合。透過建立視圖、建立攝影機視圖，或透過「視圖」工場建立的任何新視圖，都會新增至已啟用的集合。
N/A 停用集合 停用集合。如果停用任何集合，則預設會啟動第一個集合。「視圖」窗格中總是會有一個已啟用的集合。
註: 停用集合並不會刪除任何視圖。
N/A 全部展開 展開所有集合。
N/A 全部摺疊 摺疊所有集合。
N/A 複製視圖 可複製所選視圖，之後您可將其貼上以產生新視圖。
N/A 貼上視圖 可貼上之前複製的視圖。
註: 您無法在 Composer 之外貼上視圖。
N/A 合併視圖 可合併所選視圖以產生新視圖。如果兩個視圖有具不同值的相同屬性，會使用第一個所選視圖的值。若要透過合併視圖來產生新視圖，請選取二或多個視圖，用滑鼠右鍵按一下選取範圍，然後按一下合併視圖。合併一般與自訂視圖需遵守相同的規則。
提示:
  • 您也可將一個視圖拖曳至另一個視圖上來合併視圖。當您將視圖 A 拖曳到視圖 B 上時，視圖 B 會重新命名為視圖 B + 視圖 A。
  • 請使用空白視圖作為產生合併視圖的起點。
產生空白視圖 可產生空白視圖以作為合併視圖的起點使用。請產生空白視圖，然後將視圖拖曳到空白視圖上。
刪除視圖 可刪除所選視圖。
N/A 刪除所有視圖 可刪除所有視圖。
N/A 重新命名視圖 可重新命名所選視圖。
N/A 輸出視圖 可將所選視圖輸出至 .smgView 檔案，以在其他專案中重新使用。
N/A 輸入視圖 可將視圖輸入至使用中文件。全景項目識別以 GUID 為基礎 (如 .smgView 檔案中的 Ident 所指定)。在「輸入視圖」對話方塊中，選擇強制解析以與 GUID 的某些部分相符。例如，如果視圖 GUID 是 a.b.c，您可只將其套用至子產品「c」。
N/A 鎖定視圖 鎖定所選視圖。如果視圖已鎖定，您無法修改「視圖」屬性。
N/A 解除鎖定視圖 解除鎖定所選視圖。
N/A 前往視圖 可在視埠中顯示所選視圖。
提示: 您也可以連按兩下視圖或將其拖曳至視埠來前往該視圖。

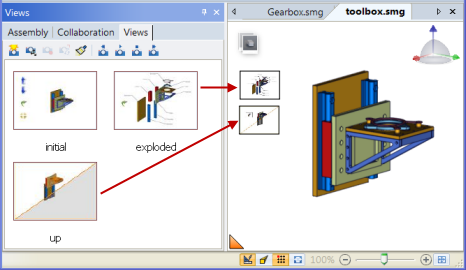

N/A 產生 2D 影像面板 可透過產生含有 view:// 事件連結的 2D 影像面板來產生連結至所選視圖的縮圖影像。面板會放置在視埠或紙張空間的左上角。若要在視圖變更時更新影像面板，請選擇面板並在「高解析度影像」工場中按一下更新。請參閱 高解析度影像工場。

若要指定完全不同的影像，請變更面板的對應路徑屬性 (「屬性」窗格)。

提示: 您也可以按住 Ctrl+ 將視圖拖曳至視埠來產生 2D 影像面板。
N/A 產生視圖連結 可產生 view:// 事件連結來將所選全景項目連結至所選視圖。
提示: 您也可按住 Ctrl+ 將視圖拖曳到全景項目上來連結至視圖。
視圖模式 可在視圖與動畫模式之間切換。
提示: 您也可以按一下視埠左上角的圖示來變更模式。
N/A 放大縮圖 可使視圖縮圖變大。您也可按下 + 放大縮圖。
N/A 縮小縮圖 可使視圖縮圖變小。您也可按下 - 縮小縮圖。
