您可以使用將網格分段 PropertyManager 指定當您將您輸入至 SOLIDWORKS 的網格 BREP 本體分段時的選項。
若要存取
將網格分段 PropertyManager，請執行下列操作之一：
- 輸入網格 BREP 檔案。
- 輸入時，將圖形本體轉換為網狀 BREP。
- 使用轉換為網格本體
工具。
然後在 FeatureManager(特徵管理員) 設計樹狀結構中，以滑鼠右鍵按一下網狀 BREP 本體或
已輸入特徵，然後執行下列其中一項操作：
- 選擇將所輸入的網格本體分段
- 按一下
使用者介面
如果您之前尚未將模型分段，則網格 BREP 本體和混合式網格本體的顯示不會改變。
- 標準 BREP 和圖形本體可選擇隱藏。
- 所選面可使用在中指定的所選項目 1 色彩強調顯示。
在將模型分段的第一輪之後，適用下列顯示變更：
- 圖例會顯示，說明已辨識和無法辨識面所使用的色彩。
- 軟體會使用您在中指定的已辨識網格面與無法辨識網格面色彩。
分為線段
| |
動態式說明 |
在您將指標移到控制項上時顯示快顯工具提示。 |
 |

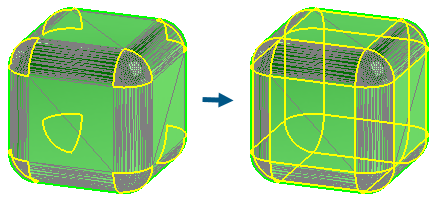

摺痕角度 |
根據相鄰群組面塊邊線間的角度將網格分段來定義面。在選項下，移動摺痕角度公差滑動桿以調整值。 |
 |
平面分段 |
將代表平面的面塊組成群組以產生平面分段。 |
 |
圓柱分段 |
將代表圓柱的面塊組成群組以產生圓柱分段。 |
 |
面塊形狀 |
透過分組相鄰面塊，根據形狀差異產生分段，其中大型差異通常指示在模型中用於產生網格檔案的兩個區域之間的邊界。 |
 |
選擇面 |
指定要分段為平面、球形、圓柱或圓錐的面。 |
 |
選擇種子面塊 |
指定一些代表平面、球形、圓柱或圓錐的種子面塊。 |
 |
選擇本體 |
指定要分段為平面、球形、圓柱或圓錐的本體。 |
選項
| 顯示預覽 |
|
| 摺痕角度公差 |
指定相鄰面塊邊線之間的角度。如果相鄰面塊之間的角度超過此值，分段功能可在面塊之間加入邊線。此邊線會定義從邊線任一側上的面塊中產生的面之間的邊界。 |
| 公差 (平面分段與圓柱分段) |
定義面。較高的值 (粗略) 可偵測到的分段面較少，較低的值 (精細) 可偵測到的分段面較多。 |
| 周長 (僅限面塊形狀)
較低值與較高值
|
根據相鄰面塊間的形狀差異定義面。較高的值可偵測到的分段數較多。 |
