將網格 BREP 轉換為標準 BREP

您可以使用 Convert Mesh to Standard 指令，將具有已辨識幾何的已分段網格 BREP 面轉換為標準 BREP 面。

此功能適用於具有已辨識幾何的網格 BREP 或混合式網格本體。此功能最適合具有良好定義平面、圓柱形、圓錐形和球面幾何且沒有明顯雜訊的網格。

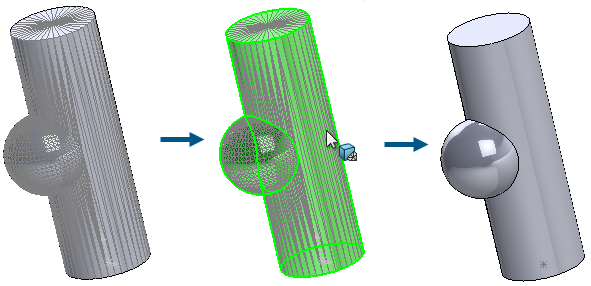

將網格 BREP 轉換為標準 BREP：

  1. 開啟具有網格 BREP 或混合式網格本體，並帶有分段且獲得辨識之面的模型。
  2. 執行下列之一：
    • 以滑鼠右鍵按一下本體，然後選擇將網格轉換為標準 。
    • 按一下插入 > 網格 > 將網格轉換為標準 。
    • 在網格模型建構 CommandManager 中，按一下將網格轉換為標準 。
  3. 在 PropertyManager 中的選擇本體下，選擇要將已分段且已辨識的網格 BREP 面轉換為標準 BREP 面的本體。
    色彩會指示已辨識或無法辨識的網格面。
  4. 按一下 ，將已辨識且已分段的網格 BREP 面轉換為標準 BREP 面。
    您可以重複此程序，嘗試辨識並轉換其他面。
    轉換後的標準 BREP 面會以轉換為標準 BREP 名稱和圖示 顯示在 FeatureManager(特徵管理員)中。
