比較鏡射類型選項的範例

此範例會在您將閥次組合件鏡射到第二個管路時比較鏡射類型選項。

1. 開啟包含要鏡射的次組合件的模型。

2. 按一下直線零組件複製排列 > 鏡射零組件 (組合件工具列)。
3. 在 PropertyManager 中，選擇下列項目：
   1. 針對鏡射平面選擇一個平面。
   2. 針對要鏡射的零組件，選擇閥次組合件。
4. 按一下下一步 以執行步驟 2： 設定方位。
5. 在定位零組件下選擇X 鏡射，Y 鏡射 。
6. 在鏡射類型下選擇一個選項。
   1. 選用： 按一下檢視 > 隱藏/顯示，來檢視圖面中的邊界方塊、質量中心或原點。

   鏡射類型選項	已鏡射零組件的影像

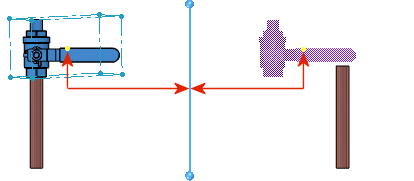

   邊界方塊中心 種子和鏡射副本的鏡射平面與邊界方塊中心間距離相等。

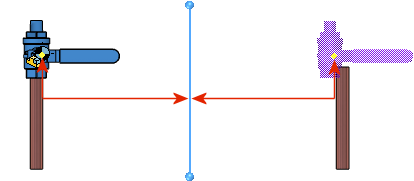

   質量中心 種子和鏡射副本的鏡射平面與質量中心間距離相等。

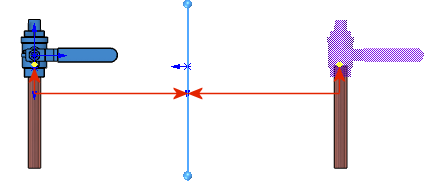

   零組件原點 種子和鏡射副本的鏡射平面與原點間距離相等。
