將模型作為 STEP242 檔案類型共用 (2025 FD01)

當您啟用 SOLIDWORKS MBD 附加程式時，3DEXPERIENCE 使用者可以將零件或組合件作為 STEP242 檔案類型共用至 3DDrive。與檔案相關聯的所有自訂屬性都會顯示在共用對話方塊的自訂屬性下。

優點：STEP242 檔案類型是 CAD 中立 STEP 檔案標準的更新，除了 CAD 資料以外，還包含 3D 產品和製造資訊 (PMI)。

SOLIDWORKS MBD 附加程式不是任何角色的一部份。您需要在安裝 SOLIDWORKS 附加程式對話方塊中於安裝期間加入的獨立使用許可。

若要將模型作為 STEP242 檔案類型共用至 3DDrive：

  1. 按一下工具 > 附加程式，選擇 SOLIDWORKS MBD，然後按一下確定。
  2. 開啟零件或組合件，並按一下檔案 > 共用。

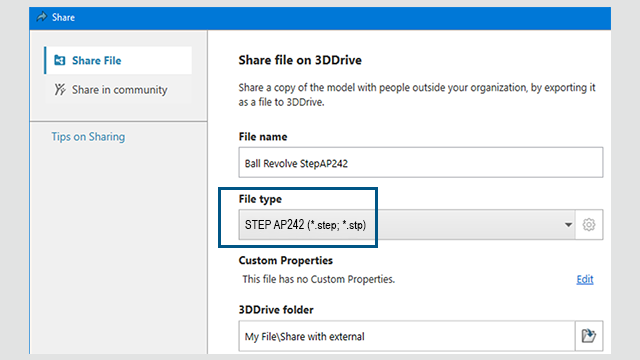

  3. 在共用檔案標籤上的在 3DDrive 上共用檔案下：
    1. 指定檔案名稱。
    2. 在檔案類型下，選擇 STEP242 AP242 (*.step;*.stp)。
    3. 可選：若要從模型中的可用自訂屬性進行選擇，請在自訂屬性區段中，按一下編輯。

      在在 3DDrive 發佈至 STEP242 PropertyManager 中，在模型中選擇要共用的自訂屬性，然後按一下 。

      與外部共用對話方塊即會開啟。前往步驟四。

    4. 按一下上載。

      與外部共用對話方塊即會開啟。

  4. 指定共用選項，並按一下共用。

    系統會通知您，已將檔案上載至 3DDrive。

    如需詳細資訊，請參閱在 3DDrive 上共用檔案。
