Zjednodušené rozhraní

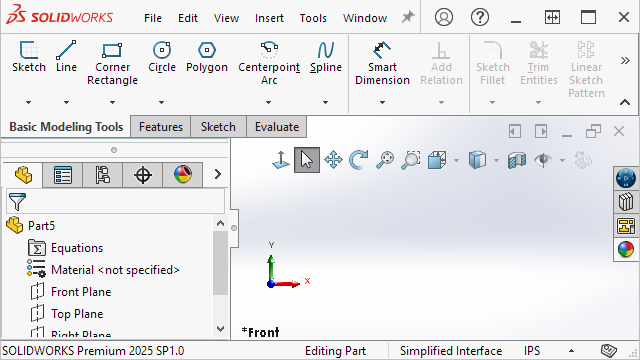

Zjednodušené rozhraní je pracovní prostor, který sestává z okna SOLIDWORKS se zjednodušeným uživatelským rozhraním. Okno obsahuje základní prvky uživatelského rozhraní podle typu otevřeného dokumentu.

Otevřete dokument a klikněte na nabídku Zobrazit > Pracovní prostor > Zjednodušené rozhraní.

Nemáte-li otevřený dokument, klikněte na nabídku Zobrazit > Zjednodušené rozhraní.

Je-li tato možnost vybrána, je na stavovém řádku zobrazen pracovní prostor Zjednodušené rozhraní.

Když nastavíte pracovní prostor Zjednodušené rozhraní, upravíte rozhraní podle potřeby a vypnete volbu Zjednodušené rozhraní, uloží software SOLIDWORKS všechny úpravy, které jste provedli, i když Zjednodušené rozhraní znovu aktivujete.

Panel nástrojů průhledného zobrazení

U dílů a sestav obsahuje panel nástrojů Průhledné zobrazení nástroje pro manipulaci s pohledy. Nenabízí ale nastavení vzhledu, scény ani zobrazení.

Zjednodušené rozhraní	Výchozí rozhraní

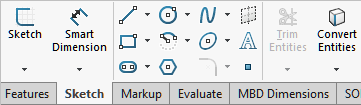

CommandManager

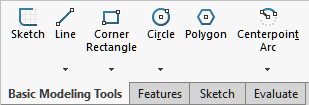

Nástroj CommandManager zobrazuje různé karty pro jednotlivé typy dokumentů. Mezi tyto karty patří Základní nástroje pro modelování, Základní nástroje pro sestavy a Základní nástroje pro výkresy, které obsahují nástroje běžně používané u těchto typů dokumentů.

Zjednodušené rozhraní	Výchozí rozhraní

Podokno úloh

Podokno úloh obsahuje následující záložky:

• 3DEXPERIENCE
• Knihovna návrhů
• Zobrazit paletu
• Vzhledy, prostředí a nálepky

Zjednodušené rozhraní	Výchozí rozhraní

Strom FeatureManageru

Strom FeatureManager obsahuje následující položky:

• Rovnice
• Materiál
• Roviny
• Počátek

Zjednodušené rozhraní	Výchozí rozhraní

Položky ve stromu FeatureManager nezahrnují názvy konfigurací nebo stavů zobrazení, pokud existuje pouze jedna.

Správci PropertyManager

Některé PropertyManagery obsahují sbalené části:

Zjednodušené rozhraní	Výchozí rozhraní
