V okně Obrázek kontroly svaru je zobrazen stav bezpečnosti všech spojek lemových svarů v aktivním dokumentu.
Zobrazení tohoto správce PropertyManager:
Spusťte statickou studii se spojkami lemového svaru. Klepněte pravým tlačítkem na složku Výsledky
a vyberte příkaz Definovat obrázek kontroly lemového svaru.
Další informace o způsobu, kterým program vypočítává obrázek kontroly svaru, naleznete v kapitole Výpočty velikosti svaru.
Pro zvážení. Zde se zobrazuje seznam všech spojek svaru, u nichž je odhadovaná velikost svaru (zadaná v PropertyManageru
Spojka lemového svaru) menší než velikost svaru vypočítaná programem. Tyto spojky se na grafické ploše zobrazí červeně.
Pokud je spojka uvedena ve složce Pro zvážení, má problémy s kapacitou zatížení. Zvažte změnu velikosti spojky.
OK. Obsahuje seznam všech spojek svaru, u nichž je odhadovaná velikost svaru větší než vypočítaná. Spojka uvedená ve složce OK vyhovuje zatížení a nedojde u ní k selhání. Tyto spojky se na grafické ploše zobrazí zeleně.

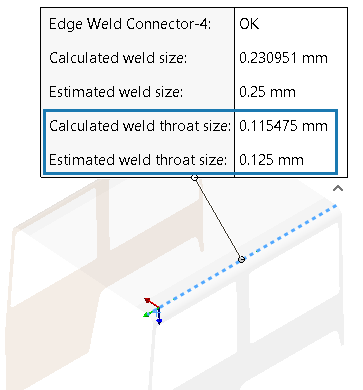

Chcete-li v grafické ploše zobrazit popis libovolné spojky, vyberte ji v některé z těchto dvou složek. V popisu se zobrazí stav bezpečnosti spojky společně s vypočítanou a odhadovanou velikostí svaru.
Detaily. Obsahuje seznam velikostí svarů a sil všech spojek lemových svarů v aktivním dokumentu.
