Obecná pružinová spojka je k dispozici v aplikacích SOLIDWORKS Simulation Professional a SOLIDWORKS Simulation Premium.
Obecné pružinové spojky lze použít mezi těmito typy geometrických entit.
-

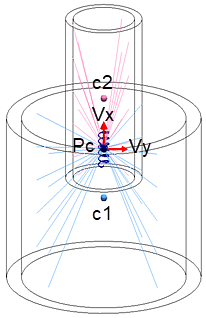

Soustředné válcové plochy
Referenční uzly pružinové spojky jsou umístěny v místě interakce (Pc), které leží uprostřed mezi centroidy (c1 a c2) obou válců. Máte možnost definovat odpor pružiny vůči relativnímu posunu a rotaci referenčních uzlů se šesti parametry tuhosti. Jeden referenční uzel pružiny je připojen ke spojovacím uzlům válcové plochy 1 pomocí rozloženého spojení a druhý referenční uzel je podobně připojen ke spojovacím uzlům válcové plochy 2.
- Nerovnoběžné a rovnoběžné rovné plochy
Dva referenční uzly pružinové spojky leží v místě interakce (Pc), které leží uprostřed mezi centroidy (c1 a c2) obou rovných ploch. Obecná definice pružiny vynucuje rozložené spojení mezi referenčními uzly pružiny a spojovacími uzly ležícími na rovných plochách.

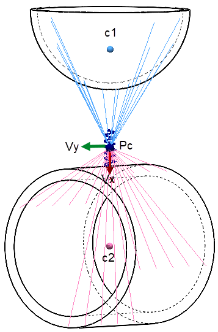

- Nerovné plochy
Dva referenční uzly pružinové spojky leží v místě interakce (Pc), které leží uprostřed mezi centroidy (c1 a c2) kulové a válcové plochy. Obecná definice pružiny vynucuje rozložené spojení mezi referenčními uzly pružiny a spojovacími uzly ležícími na rovných plochách.
U každé obecné pružinové spojky je možné definovat až šest parametrů tuhosti, místní souřadný systém a předpětí na jednotku délky.
