Automatické rozpoznávání soustružnických prvků

K dispozici jsou možnosti pro rozpoznání soustružnických prvků pomocí funkce automatického rozpoznávání prvků (AFR).

V předchozích verzích platilo, že pokud jste použili funkci AFR s příkazem Extrahovat obrobitelné prvky (EMF), rozpoznal software SOLIDWORKS CAM všechny soustružnické prvky v modelu. Nebylo ale možné určit, které typy prvků se mají rozpoznávat.

Možnosti nastavíte takto:
  1. Klikněte na nabídku Nástroje > SOLIDWORKS CAM > Možnosti.

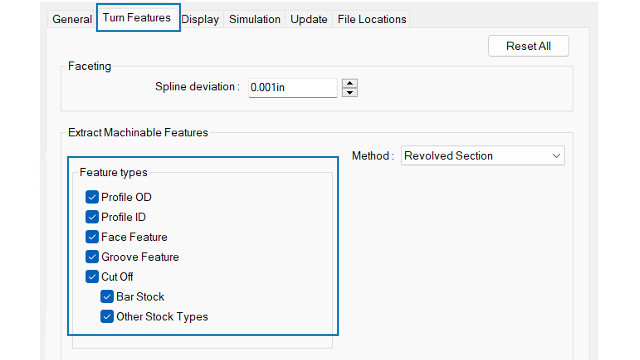

  2. V okně, které se otevře, zadejte na záložce Soustružnické prvky v nastavení Extrahovat obrobitelné prvky možnosti Typy prvků.
    Možnost Popis
    Vnější průměr profilu Rozpozná vnější průměr profilu v aktivním dílu pomocí příkazu Extrahovat obrobitelné prvky.
    Vnitřní průměr profilu Rozpozná vnitřní průměr profilu v aktivním dílu pomocí příkazu Extrahovat obrobitelné prvky.
    Plošný prvek Rozpozná prvky ploch podle typu polotovaru:
    • Kulatý tyčový polotovar. Rozpozná jeden prvek plochy na začátku modelu dílu.
    • Jakýkoli jiný typ polotovaru než kulatý typový polotovar. Rozpozná následující:
      • Plošné prvky na začátku modelu dílu. (Tyto prvky se zobrazují ve stejném Nastavení soustružení jako ostatní rozpoznané soustružnické prvky.)
      • Prvky plochy na konci modelu dílu. (Tyto prvky se zobrazují v obráceném Nastavení soustružení.)

    Není-li volba zaškrtnutá, nevytvoří software prvek plochy v Nastavení soustružení. Plošné prvky můžete přidávat pomocí funkce Interaktivní rozpoznávání prvků.
    Prvek drážky Rozpozná prvky drážky v aktivním dílu pomocí příkazu Extrahovat obrobitelné prvky.
    Odříznutí Rozpozná zadaný typ prvků odříznutí:
    • Tyčový polotovar. Je-li použit tyčový polotovar, rozpoznává funkce prvky odříznutí ve stejném Nastavení soustružení jako ostatní rozpoznávané prvky.
    • Jiné typy polotovaru. Je-li použit jiný než kulatý tyčový polotovar, rozpoznává funkce prvky odříznutí ve stejném Nastavení soustružení jako ostatní rozpoznávané prvky.
