Elektrické atributy v aplikaci SOLIDWORKS Routing můžete najít a používat efektivněji. Zlepšený přístup a panel hledání vám umožní rychle vyfiltrovat vodiče a kabely podle hodnot vlastnosti.
Výhody: Díky těmto vylepšením se elektrické atributy dají jednodušeji najít, rychleji používat a jsou konzistentnější se zbytkem aplikace SOLIDWORKS Routing.
Mezi vylepšení pro elektrické atributy patří:
- Rychlé hledání ve správci PropertyManager Elektrické atributy
Seznam vodičů můžete filtrovat přechodem do nového panelu hledání. Když píšete, aplikace SOLIDWORKS Routing zužuje seznam odpovídající vašemu hledání podle hodnot vlastností. Podporuje částečné shody a nerozlišuje velká a malá písmena. Jestliže hledání nenajde žádné shody, zobrazí se zpráva.
-

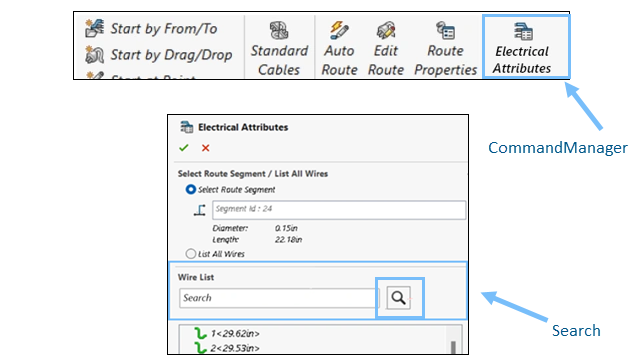

Snadný přístup ze správce CommandManager a nabídky
Elektrické atributy můžete otevřít přímo z karty Vyznačení trasy ve správci CommandManager nebo přechodem do nabídky . Můžete ho také zahájit kliknout pravým tlačítkem na segment trasy nebo prvek Trasa1 v podsestavě.
- Navigace pomocí popisku
Když podržíte myš nad ikonou Elektrické atributy, zobrazí se popisek vysvětlující, co se zobrazuje v elektrických atributech vybraného segmentu trasy. Tato informace uživatelům pomáhá porozumět nástroji na první pohled.
-
Zlepšené povědomí o kontextu
Když pracujete v sestavě nejvyšší úrovně s více podsestavami, vyzve vás aplikace SOLIDWORKS Routing k rozhodnutí, pro kterou sestavu trasy elektrické atributy zobrazovat. Chcete-li získat přístup k nástroji, můžete kliknout pravým tlačítkem myši na prvek trasy v podsestavě. Funkce Atributy elektro ve správci PropertyManager je přístupná z 3D prostředí i z narovnávání tras.
- Chytřejší výsledky hledání kabelů
Když při hledání výsledek odpovídá jádru kabelu, zobrazí aplikace SOLIDWORKS Routing pouze kabel a odpovídající jádra, ne celý seznam jader.
