Podpora pro sestavy svorek a díly svorek v průvodci součástí vyznačení trasy (2025 SP2)

Průvodce součástí vyznačení trasy podporuje sestavy svorek i díly svorek, což umožňuje definovat a konfigurovat sestavy jako součásti vyznačení trasy. Základní požadavky pro oba typy jsou stejné a kroky k jejich vytvoření v nástroji Routing Library Manager používají stejný postup.

Výhody: Tato aktualizace zajišťuje větší flexibilitu při navrhování a integraci složitých svorek do pracovních postupů vyznačení trasy.

Vylepšeními ve správci Routing Library Manager jsou:
  • Sestavy svorek: Uživatel může vybrat a nakonfigurovat soubor sestavy (.SLDASM) jako svorku vyznačení trasy.
  • Body trasy: Uživatel může definovat body vyznačení trasy pro zarovnání vodičů, kabelů a hadic.
  • Bezproblémová integrace: Sestavy svorek fungují se stávajícími pracovními postupy vyznačení trasy a ukládají se v knihovně vyznačení trasy.
Pomocí tohoto postupu definujete sestavu svorky ve správci Routing Library Manager:
  1. Vyberte sestavu svorky.

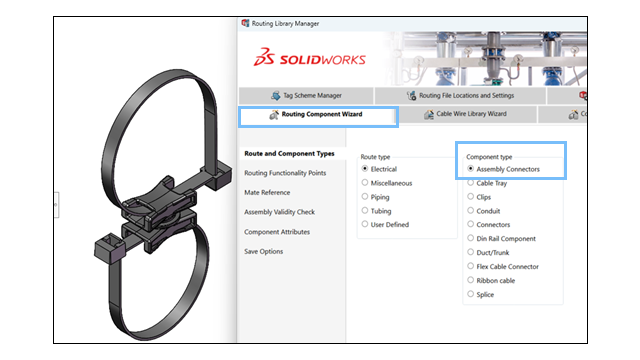

    1. Potom otevřete nástroj Routing Library Manager a přejděte k Průvodci součástí vyznačení trasy.
    2. Vyberte možnosti Typ trasy a Typ součásti a poté klikněte na možnost Další.
  2. Přidejte do sestavy svorky body trasy (ARPoints) a definujte tak zarovnání vodiče, kabelu a hadice.
    Poznámka: Připojovací body (CPoints) jsou zakázány. U svorek nejsou nutné.
  3. Přidejte geometrii vyznačení trasy.
    1. Zde je možné definovat Osu svorky a určit tak směr vyznačení trasy.
    2. Jestliže sestava svorky vyžaduje umístění rotace, přidejte Osu otáčení .
  4. Přidejte Reference vazby, čímž definujete správné zarovnání sestavy svorky.
  5. Ověřte sestavu svorky a potvrďte, že splňuje požadavky vyznačení trasy.
  6. Nakonfigurujte Konfigurační tabulku.
    1. Pokud má sestava svorky více konfigurací, otevřete stávající konfigurační tabulku a proveďte úpravy.
    2. Jestliže žádná neexistuje, vytvořte novou konfigurační tabulku.
    3. Ověřte standardní a uživatelské položek v tabulce pomocí vloženého listu aplikace Excel.
  7. Ověřte Atributy součásti. Upravte atributy součásti podle potřeby.
  8. Uložte sestavu svorky.
    1. Uložte nakonfigurovanou sestavu svorky do knihovny vyznačení trasy.
    2. Určete umístění složky knihovny a název souboru.
    3. Uložte součást jako soubor .XML.
