Izolace příčiny deformace

Nové obrázky výsledků analýzy deformace umožňují izolovat příčinu deformace při návrhu plastových dílů.

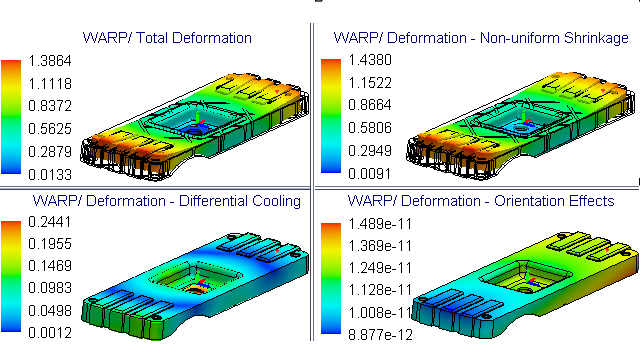

K deformaci plastových výlisků dochází ze tří hlavních příčin: nerovnoměrné smrštění, diferenciální chlazení a molekulární nebo vláknová orientace. Na obrázku jsou znázorněny výsledky celkové deformace a deformace součástí. Díky pochopení dominantní příčiny deformace můžete provést příslušné změny v návrhu dílu nebo formy, materiálu a výrobního procesu, abyste minimalizovali konstrukční vady.

Analýza deformace v softwaru SOLIDWORKS Plastics 2025 izoluje příčinu deformace tím, že v každém uzlu vypočítá složku celkové deformace přiřazenou k příslušnému zdroji. Při identifikaci příčiny deformace máte k dispozici následující obrázky výsledků a graf Celková deformace.
Obrázek výsledku – Analýza deformace Popis
Deformace – Nerovnoměrné smrštění Zobrazuje deformaci, kterou lze přičíst nerovnoměrným teplotám formy, rozdílům v rychlosti chlazení mezi tenkými a silnými částmi dílu a změnám smrštění mezi směrem proudění taveniny a směrem napříč toku taveniny.

(Obecně řečeno je příčinou těchto deformací nerovnoměrné rozložení tlaku, teploty a smykového napětí na povrchu nebo v celém objemu lisovaného dílu.)

Deformace – Diferenční ochlazování Znázorňuje deformaci, kterou lze přičíst nerovnoměrnému chlazení vyplývajícímu z teplotních odchylek na povrchu jádra vstřikovací formy a dutiny.

Nerovnoměrné chlazení dílu vede obecně řečeno k nerovnoměrnému smršťování a napětí ve formě, což obojí přispívá k deformaci.

Deformace – Efekty orientace Znázorňuje odhad celkové deformace dílu způsobené anizotropií v důsledku orientace plniv materiálu, jako jsou krátká skelná nebo uhlíková vlákna.

U materiálů bez plniv je tato deformace zanedbatelná.

Všimněte si určitého prodloužení doby řešení analýzy deformace z důvodu dodatečného výpočtu potřebného pro výpočet složek celkové deformace. Obrázky výsledku, které izolují příčinu deformace, jsou k dispozici pouze u postupu Objemová síť.
