Pour les soudures et les systèmes de structure, vous pouvez sélectionner la taille du profil à partir des familles de pièces et des tables de configuration.
Pour les profils configurés, la famille de pièces et la table de configuration affichent la colonne Taille du profil dans laquelle vous pouvez sélectionner une taille de profil pour les configurations dans la liste.

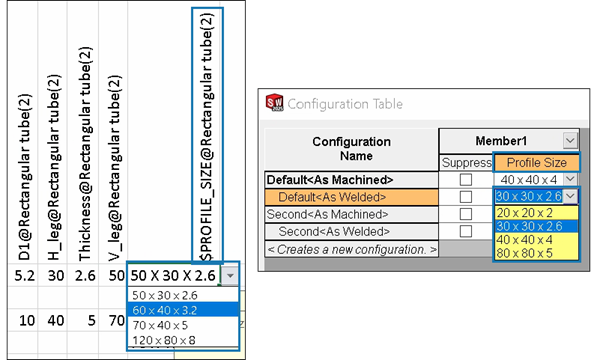

Pour contrôler la taille du profil dans les familles de pièces, l'en-tête de colonne utilise la syntaxe suivante :
- Constructions soudées : $PROFILE_SIZE@feature_name
- Systèmes de structures : $PROFILE_SIZE@member_name
Pour spécifier la taille du profil pour les configurations dans une famille de pièces :
- Ouvrez une pièce qui possède plusieurs configurations.
-
Cliquez sur Table de paramétrage Excel
(barre d'outils Outils) ou sur .La colonne $PROFILE_SIZE s'affiche et vous permet de spécifier la taille du profil pour les configurations.
Pour spécifier la taille du profil pour les configurations dans une table de configuration :
- Dans une pièce qui possède plusieurs configurations, cliquez sur l'onglet ConfigurationManager
.
- Agrandir des Tables
.
- Cliquez à l'aide du bouton droit de la souris sur Table de configuration
et cliquer sur Afficher la table.La colonne Taille de profil s'affiche et vous permet de spécifier la taille du profil pour les configurations.
- Facultatif : Pour ajouter une fonction de soudure à la table de configuration, cliquez à l'aide du bouton droit de la souris sur la fonction, puis cliquez sur Configurer la fonction.
Vous pouvez ensuite sélectionner Taille du profil dans la liste pour ajouter cette colonne à la table de configuration et spécifier la taille du profil.
