Dans les assemblages avec plusieurs états d'affichage, vous pouvez utiliser le Tableau d'état d'affichage pour contrôler les états d'affichage.
Le
Tableau d'état d'affichage vous permet de :
- Contrôler l'état Cacher/montrer d'un composant
- Ajoutez un nouvel état d'affichage en cliquant dans la colonne Crée un nouvel état d'affichage
- Ajoutez un nouveau composant au tableau en double-cliquant sur le composant dans le PropertyManager ou la zone graphique
- Double-cliquez sur la cellule du nom d'un état d'affichage pour passer à cet état d'affichage
- Cliquez avec le bouton droit de la souris sur la cellule du nom d'un état d'affichage pour renommer l'état d'affichage ou passer à celui-ci

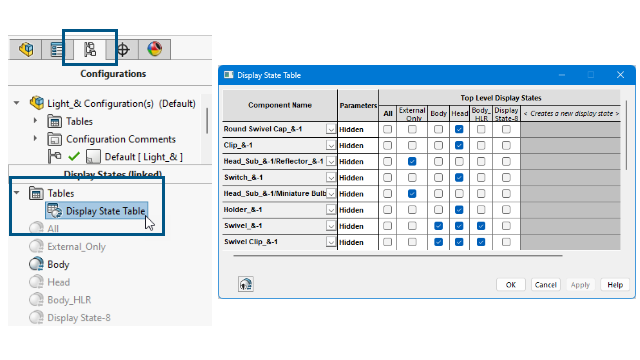

Pour accéder aux tableaux d'état d'affichage, dans le ConfigurationManager
, sous Tableaux
, cliquez avec le bouton droit de la souris sur Tableau d'état d'affichage, puis cliquez sur Afficher le tableau.
Informations générales
- Le tableau apparaît si l'assemblage de premier niveau contient plusieurs états d'affichage.
- Le tableau est disponible pour les états d'affichage non liés et liés. Pour les états d'affichage liés, le tableau indique les états d'affichage disponibles pour la configuration active.
- Dans le tableau, cliquez sur Masquer/afficher l'état d'affichage référencé
pour masquer ou afficher la ligne Etat d'affichage référencé pour chaque composant dans tous les états d'affichage de l'assemblage de premier niveau.
