| Nom du composant |
Affiche la liste des composants et sous-assemblages pour lesquels vous pouvez spécifier les paramètres d'état d'affichage. Vous pouvez spécifier les paramètres d'état d'affichage de l'assemblage de premier niveau et sélectionner l'état d'affichage du composant ou du sous-assemblage à utiliser dans l'état d'affichage de l'assemblage de premier niveau. |
| Etats d'affichage de premier niveau |
Répertorie les états d'affichage en dessous de ce que contient l'assemblage de premier niveau. |

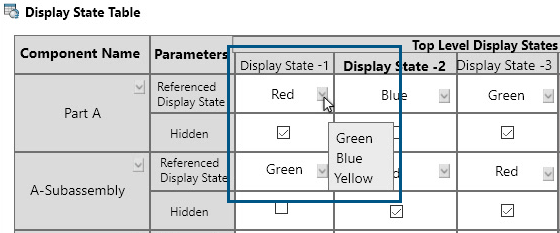

| Etat d'affichage - n |
Répertorie les états d'affichage dans l'assemblage de premier niveau. Cochez et décochez les cases pour masquer ou afficher des composants ou des sous-assemblages pour chaque état d'affichage d'assemblage de premier niveau. Pour renommer un état d'affichage, cliquez avec le bouton droit de la souris sur une cellule d'en-tête d'état d'affichage, puis cliquez sur Renommer un état d'affichage.
Pour activer un autre état d'affichage de premier niveau, effectuez l'une des opérations suivantes :
- Double-cliquez sur une cellule d'en-tête d'état d'affichage
- Cliquez avec le bouton droit de la souris sur une cellule d'en-tête d'état d'affichage, puis cliquez sur Basculer vers l'état d'affichage.
|
| Créer un nouvel état d'affichage |
Ajoute un nouvel état d'affichage d'assemblage de premier niveau au tableau. Double-cliquez sur Créer un nouvel état d'affichage, saisissez le nom de l'état d'affichage, puis cliquez sur OK. Le logiciel ajoute automatiquement une autre colonne vide Créer un nouvel état d'affichage pour créer des états d'affichage supplémentaires. |
