Création d'éléments secondaires entre des points et modification des profils

Pour créer des éléments secondaires entre des points et modifier des profils :

  1. Cliquez sur Entre élément de points pour Type d'élément secondaire.

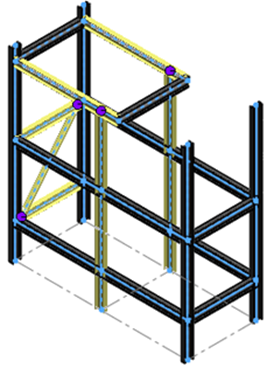

  2. Modifiez l'orientation du modèle en cliquant sur Affichage (visée haute) > Vue de gauche, puis sélectionnez les éléments secondaires affichés.
  3. Modifiez le profil de l'élément secondaire :
    1. Cliquez sur l'onglet Profil.
    2. Pour Type, sélectionnez tube rectangulaire - Configuré.
    3. Pour Taille, sélectionnez 70 x 40 x 5.
  4. Sous Paramètre d'élément, cliquez sur pour ajouter un élément secondaire.
    Cliquez sur pour supprimer l'élément secondaire sélectionné.
  5. Facultatif : Réglez le décalage à l'aide de Décalage à partir du premier élément et Décalage à partir du deuxième élément et inversez-le pour l'élément sélectionné sous Paramètre d'élément.
  6. Modifiez l'orientation du modèle en cliquant sur Affichage (Visée haute) > Isométrique.
  7. Détachez le PropertyManager et cliquez sur .
  8. Cliquez sur Système de structures dans le coin de confirmation pour quitter le mode du système de structures.
Le PropertyManager Gestion des coins s'affiche. Des coins simples sont mis en surbrillance dans le modèle.
