Création de pistes de cuivre en tant que décalques

Pour améliorer les performances, lorsque vous utilisez Construire le modèle pour créer des modèles de circuits imprimés à partir de fichiers PADS ou EDMD, CircuitWorks peut représenter les pistes de cuivre sous forme d'images au lieu d'une géométrie physique dans le fichier de carte.

Vous pouvez enregistrer les images en tant que fichiers bitmap dans le dossier CircuitWorks Trace Decals ou en interne dans le fichier de carte.

En utilisant l'aperçu de la géométrie, CircuitWorks crée rapidement des images de décalques qui représentent les pistes sur les différentes couches de la carte de circuit imprimé.

Les décalques n'utilisent pas de format d'affichage vectoriel. Selon la densité des pistes, la qualité de l'affichage du décalque peut varier d'une carte à une autre. Le moyen le plus précis d'afficher des pistes est toujours de les créer en tant que géométrie.

Pour créer des pistes de cuivre en tant que décalques :

  1. Ouvrez un fichier ECAD avec des pistes.
    Cet exemple utilise Install_dir\CircuitWorksFull\Examples\PADS\preview.asc.
  2. Cliquez sur Fichier > Options.
  3. Définissez les options suivantes :
    1. Sur la page Importation SOLIDWORKS, sous Modélisation de couche conductrice, sélectionnez l'une des options suivantes :
      • Complète. Crée des pistes sur toutes les couches du modèle.
      • Uniquement les couches inférieure et supérieure (plus rapide). Crée des pistes de cuivre sur les couches supérieure et inférieure.
    2. Sur la page Modèles, sous Enregistrer les modèles créés par CircuitWorks dans ces dossiers, sélectionnez un dossier Décalques.
      L'emplacement du dossier par défaut est :

      C:\ProgramData\SOLIDWORKS\CircuitWorks\Decals\

    3. Cliquez sur OK.
  4. Cliquez sur Construire le modèle (section SOLIDWORKS de l'onglet Outils).
  5. Dans la boîte de dialogue CircuitWorks :
    1. Sélectionnez Utiliser des décalques de pistes au lieu d'une géométrie.
      Lorsque cette option est sélectionnée, les pistes de cuivre sont enregistrées en tant que fichiers bitmap dans le dossier Décalques que vous avez spécifié auparavant.
    2. Vous pouvez aussi sélectionner Enregistrer le décalque dans le fichier du modèle.
      Lorsque cette option est sélectionnée, les pistes de cuivre sont incorporées directement dans le fichier du modèle. Elles ne sont pas enregistrées en tant qu'aperçus bitmaps.
    3. Cliquez sur Construire.
    CircuitWorks crée la carte dans le logiciel SOLIDWORKS.

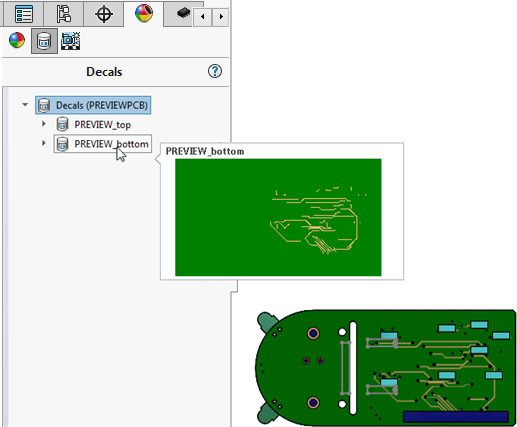

  6. Pour afficher des aperçus des pistes de cuivre, sur l'onglet DisplayManager, cliquez sur Afficher les décalques, puis placez le pointeur sur l'aperçu.
