Diamètre nominal
|
Pour les raccords de tuyau, tube, conduit électrique et les raccords circulaires définis par l'utilisateur : Le diamètre nominal de l'orifice. Cette cote correspond à la cote Diamètre nominal@Esquisse de filtre dans les tuyaux ou les tubes. Si l'accessoire n'a qu'une configuration, vous pouvez: - Entrez des valeurs.
- cliquer sur Sélectionner tuyau (ou Sélectionner tube), puis rechercher un tuyau ou tube et une configuration pour utiliser son diamètre nominal.
Si l'accessoire a plusieurs configurations, spécifiez les diamètres dans une famille de pièces, en utilisant l'en-tête de colonne Diamètre@Pt.de raccordement<n>.
Pour les connecteurs électriques: Utilisez le diamètre nominal pour calculer la taille approximative du routage du câble ou du fil. Une fois que vous avez ajouté les câbles ou fils au routage, vous pouvez ajuster la taille.
|
|
Hauteur |
Définit la hauteur et la largeur pour les conduits électriques, les chemins de câbles et les routages rectangulaires définis par l'utilisateur. |
|
Largeur |
| |
Sélectionner dans la pièce |
|
Configuration de base
|
Sélectionnez une configuration pour définir la taille du composant afin qu'il corresponde au raccord.
|
|
Epaisseur de paroi
|
Définit les valeurs standard de diamètre ou de hauteur et de largeur à partir de la pièce.
|
|
| |
Alignement |
|
Changer la position de broche1
|
Lecture seule.) En fonction de la configuration.
|
|
| |
Longueur du segment d'accroche
|
Indique la longueur par défaut du segment d'accroche sur le connecteur ou l'accessoire lorsque vous l'insérez dans des routages. Si la valeur est 0, le logiciel utilise un segment d'accroche d'une longueur égale à 1,5 fois le diamètre du routage. La longueur du segment d'accroche peut être définie dans les familles de pièces avec le paramètre Longueur du segment d'accroche@Pt.de raccordement<n>. Pour les nappes et câbles flex, laissez la longueur sur 0 ou réglez-la sur une valeur supérieure à la moitié de la largeur de la nappe (ou du câble) pour que les plis soient créés correctement à proximité du connecteur. |
| |
Longueur droite minimum
|
(Pour les tubes uniquement) Indique la longueur minimale de tube droit nécessaire au début et à la fin du routage. La longueur droite minimale peut être définie dans les familles de pièces avec le paramètre LongRectMin@Pt.de raccordement<n>. |
| |
Ajustement de la longueur à l'extrémité
|

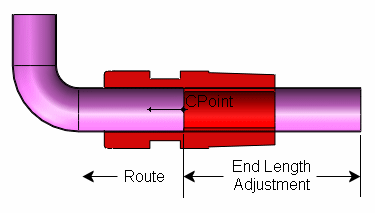

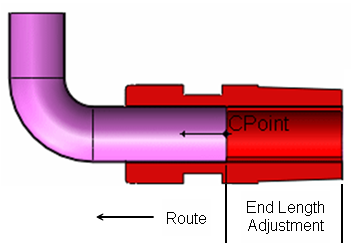

(Pour les tubes uniquement) Indique une valeur à ajouter à la longueur utile du tube. L'ajustement de la longueur à l'extrémité peut être défini dans les familles de pièces avec le paramètre AjustLongFin@Pt.de raccordement<n>. Dans l'exemple ci-dessous, une adaptation de la longueur d'extrémité donne au fabricant une longueur en prise supplémentaire pour l'opération de cintrage. Après le pliage, le logiciel coupe le tube au point de raccordement de sorte que vous puissiez ajouter l'accessoire à l'extrémité du routage.
|
| |
Nom de champ de la spécification |
(Pour les tuyaux et les tubes uniquement) Filtre les options de composants de contrainte en fonction de spécifications correspondantes. Un champ facultatif dans la famille de pièces pour les pièces qui possèdent plusieurs configurations. |
| |
Valeur de la spécification |
(Pour les tuyaux et les tubes uniquement) Si l'accessoire possède une seule configuration, entrez la valeur associée à Nom de champ de la spécification. Si l'accessoire a plusieurs configurations, spécifiez les valeurs dans une famille de pièces, en utilisant l'en-tête de colonne Spécification@Pt.de raccordement<n>. |
| |
ID du port |
(Pour les tuyaux et les tubes uniquement) Indique les ports de routage de l'équipement utilisés lorsque vous définissez un assemblage de routage à partir d'un fichier P&ID. Ceux-ci déterminent les connexions de routage. Sans l'ID du port, SOLIDWORKS connecte l'équipement à partir du port avec le diamètre correspondant le plus proche. |
| |
Longueur de fil interne supplémentaire
|
(Pour les composants électriques uniquement) Indique une valeur à ajouter à la longueur utile du câble pour pouvoir le dénuder, effectuer le raccordement, etc. Vous pouvez également ajuster la longueur utile du câble en définissant un pourcentage de correction dans les Options de routage. Le logiciel augmente la longueur utile calculée du câble en fonction du pourcentage de correction pour prendre en compte les déformations du fil, entre autres, qui sont possibles dans une installation réelle.
|
| |
Id de l'attache 2D schématique
|
(Pour les composants électriques uniquement) Ce champ est uniquement disponible pour les points de raccordement existants. Définit les numéros de broches connecteur. Si le connecteur est multibroche et a plusieurs points de raccordement pour chaque numéro de broche, cette option définit le numéro de broche correspondant. Si le connecteur est multibroche, mais qu'il n'a qu'un seul point de raccordement, cette option vous permet de définir tous les numéros de broches séparés par une virgule (,), par exemple 1,2,3,4.
|
|
(Pour nappe et câble flex uniquement) Définit la largeur du câble.
|
|
|
(Pour nappe et câble flex uniquement) Définit l'épaisseur du câble.
|
|
Sélectionnez un câble
|
(Pour nappe et câble flex uniquement) Définit les valeurs de largeur et d'épaisseur selon la sélection d'une nappe dans la Bibliothèque de câbles/fils.
|
|
Alignement
|
(Pour nappe et câble flex uniquement) Indique une arête sur laquelle aligner la largeur de la nappe.
|
|
Changer la position de broche1
|
(Pour nappe uniquement) Inverse le côté désigné comme Broche1 dans l'aperçu. Dans l'assemblage de la nappe, le logiciel indique la position de Broche1 par une bande rouge le long de la nappe.
|
|
Inverser la direction d'alignement
|
Inverse la direction normale pour les câbles flex, les goulottes rectangulaires ou les chemins de câbles.
|
|
