Pour créer manuellement un fichier des tronçons au format Excel, gardez ce qui suit à l'esprit :
- Le fichier doit contenir les Champs de la liste des tronçons requis.
- Les données doivent commencer dans la colonne A, mais pas forcément dans la première ligne.
-
Nom du fil doit être le premier champ et se trouver dans la colonne A. L'ordre des champs restants est sans importance, sauf dans les cas suivants :
-
Les deux champs Numéro de pièce ont le même nom dans la feuille de calcul Excel. Dans ce cas, ils doivent apparaître après les champs De la référence et A la référence, respectivement.
- Les deux champs De l'attache et A l'attache ont le même nom dans la feuille de calcul Excel. Dans ce cas, ils doivent apparaître après les champs De la référence et A la référence, respectivement.
- Vous pouvez utiliser des en-têtes différents pour les champs dans le fichier Excel et créer un renvoi aux champs de définition des en-têtes lors de l'import du fichier Excel.
- Si vous importez uniquement les données de connexion (pas les données des composants), vous pouvez ignorer les champs Numéro de pièce.
- Si vous importez uniquement les données des composants (pas les données de connexion), vous pouvez ignorer un champ relatif à la référence (De la référence ou A la référence) et un champ Numéro de pièce.
Exemple

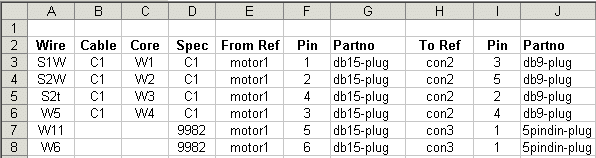

Voici un exemple d'un fichier Excel pour un assemblage de câbles contenant deux fils, nommés W11 et W6, et un câble, C1 avec quatre conducteurs nommés S1W, S2W, S2t et W5. Le câble et deux fils partent d'un connecteur (motor1, numéro de pièce db15-plug). Les quatre conducteurs sont connectés au second connecteur (con2, numéro de pièce db9-plug). Les deux fils individuels sont connectés au troisième connecteur (con3, numéro de pièce 5pindin-plug).
