La palette de structure de bloc vous aide à visualiser, gérer et parcourir des hiérarchies de blocs complexes. Elle permet d'améliorer l'efficacité et l'organisation des tâches de conception et d'habillage.
Une structure de bloc est un arrangement de blocs imbriqués qui crée une hiérarchie. La palette de structure de bloc affiche les structures de bloc imbriquées et vous permet de gérer les blocs.
La palette offre les avantages suivants :
- Visualisation de la hiérarchie. Cela facilite le traitement des conceptions complexes et volumineuses comportant de nombreux blocs imbriqués.
- Obtenez une vue structurée de l'organisation des blocs dans une mise en plan.

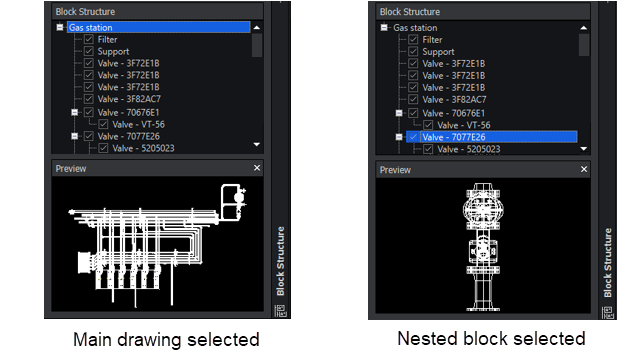

- Affichez une représentation visuelle de la structure de bloc pour une instance de bloc sélectionnée.
- Facilitez la création et la gestion des structures de blocs hiérarchiques.
- Mettez en surbrillance les blocs imbriqués dans le bloc principal ou le bloc parent. Un bloc peut servir de bloc imbriqué dans plusieurs blocs parents. La palette affiche le bloc sous forme d'élément imbriqué dans toutes les structures de bloc parent pertinentes.
- Prise en charge des structures de bloc imbriquées à l'intérieur.
- Réduisez ou développez la structure du bloc.
- Contrôlez le niveau de détail affiché.
- Affichez ou masquez les occurrences de bloc individuelles dans la zone graphique.
- Gérez la visibilité de blocs spécifiques dans la structure.
- Gestion des blocs. L'organisation améliorée garantit la cohérence et la facilité de travail des mises en plan CAO.
- Accédez aux blocs imbriqués et modifiez-les directement à partir de la palette, ce qui simplifie le processus de modification lorsque les blocs contiennent d'autres blocs imbriqués. Par exemple, un bloc de fenêtre imbriqué dans un bloc mural.
- Copiez les blocs d'une zone de la mise en plan et collez-les ailleurs, tout en conservant la structure hiérarchique. Cela simplifie le processus de réutilisation des éléments de conception et de maintien de la cohérence dans la mise en plan.
- Renommez, regroupez, organisez ou supprimez des blocs dans la palette.
- Imbriquez un bloc dans un autre bloc dans la mise en plan.
- Navigation. Cela facilite la localisation et la modification d'éléments spécifiques dans la conception, et permet d'économiser du temps et des efforts.
- Parcourez la mise en plan en sélectionnant des blocs dans la palette.
- Localisez des éléments particuliers au sein de structures de blocs complexes et concentrez-vous dessus.
- Effectuez un zoom avant sur les occurrences de bloc individuelles dans la zone graphique.
Pour ouvrir la palette Structure de bloc :
- Dans le ruban, cliquez sur .
- Dans le menu, cliquez sur .
- Saisissez BLOCKSTRUCTURE dans la fenêtre de commande.
