Hinzufügen von Symbolen für Oberflächenbeschaffenheit
Die Oberflächenbeschaffenheit hängt vom Herstellungsverfahren ab, mit dem sie produziert werden.
Die Oberflächenbeschaffenheit besteht aus folgenden Elementen:
- Rauigkeit. Kleine Unebenheiten in der Oberflächengeometrie.
- Lage. Die Lage ist das dominante Muster, das durch den Herstellungsprozess entsteht, und die Ausrichtung dieses Musters.
- Parallel
- Senkrecht
- Kreisförmig
- Kreuzschraffur
- Radial
- Multidirektional
- Partikelförmig
- Welligkeit. Welligkeit bezeichnet die am weitesten verbreiteten Variationen der Oberflächenbeschaffenheit, die nicht als Ebenheitsfehler gelten.
- Cutoff. Definiert die Wellenlängen, die bei der Berechnung der Parameter für die Oberflächentextur berücksichtigt werden sollen.
Symbole für Oberflächenbeschaffenheit geben eine Beschreibung der Oberfläche an, z. B. Oberflächentextur, Oberflächenfehler, Materialzusätze. In Normen für technische Zeichnungen wird das Symbol für Oberflächenbeschaffenheit mit dem Wurzelsymbol dargestellt.
Verwenden Sie den Befehl AM_Oberflächensymbol, um Ihrer Zeichnung normbasierte Symbole für Oberflächenbeschaffenheit hinzuzufügen. Sie können ein Symbol für Oberflächenbeschaffenheit an einer bestimmten Stelle platzieren oder es einem bestehenden Element zuordnen. Wenn Sie das Symbol einem Element zuordnen, verwaltet die Software automatisch die Verbindung zwischen dem Symbol und dem Element. Das Symbol verschiebt sich zusammen mit dem Element.
Zusammen mit dem Symbol für Oberflächenbeschaffenheit können Sie Oberflächen-Führungslinien erstellen.
Sie können die Eigenschaften eines bestehenden Symbols für Oberflächenbeschaffenheit jederzeit mithilfe des Befehls AM_OberflächensymbolBearbeiten ändern.
Im Dialogfenster Oberflächenbeschaffenheit können Sie das Symbol an Ihre Zeichnungsanforderungen anpassen.
- Ändern der Darstellung des Symbols
- Anpassen der Text- und Führungslinieneinstellungen
- Darstellung des Rundum-Zeichens
Hinweis: Die Standardeinstellungen entsprechen der Zeichnungsnorm.
Elemente eines Symbols für Oberflächenbeschaffenheit
Das Basissymbol für die Oberflächenbeschaffenheit ist ein Häkchen, das auf die zu spezifizierende Oberfläche zeigt. Variationen des Häkchens bieten zusätzliche Informationen.
Das Symbol muss zumindest den Namen des angegebenen Parameters und den entsprechenden Grenzwert anzeigen. Es ist möglich, zusätzliche Informationen rund um das Wurzelsymbol zu platzieren, die je nach Zeichnungsnorm variieren.

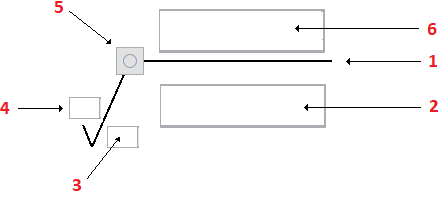

- Wurzelsymbol
- Spezifikationszeichenfolge
- Ausrichtung der Textur (Lage)
- Materialabtragsanzeige
- Rundum-Zeichen
- Zusätzliche Informationen, um Einschränkungen in Bezug auf Material oder Bearbeitung auszudrücken
Unterstützte Zeichnungsnormen
| Norm / Revision |
Oberflächenhilfslinien |
Oberflächen-Führungslinien |
Mehrheitssymbol |
| ASME Y14.36M (1996) |
Ja |
|
|
| BS EN ISO 1302 (2002) |
Ja |
|
|
| BS 308 (1990) |
Ja |
|
|
| DIN EN ISO 1302 (2002) |
Ja |
Ja |
Ja |
| DIN ISO 1302 (1992) |
Ja |
|
Ja |
| GB/T 131 (1993) |
Ja |
|
Ja |
| ISO 1302 (2002(E)) |
Ja |
Ja |
Ja |
| ISO 1302 (1978) |
Ja |
|
Ja |
| JIS B 0031 (2003) |
Ja |
Ja |
Ja |
| JIS B 0031 (1994) |
Ja |
|
Ja |
So fügen Sie ein Symbol für Oberflächenbeschaffenheit an ein Element an:
- Verwenden Sie eine der folgenden Möglichkeiten:
- Klicken Sie im Menü auf Mechanical-Beschriftung > Symbole > Oberflächenbeschaffenheit > Erstellen
- Wählen Sie im Menüband Mechanical-Beschriftung > Symbole > Oberflächenbeschaffenheit > Erstellen
aus.
- Geben Sie AM_Oberflächensymbol ein.
- Geben Sie im Zeichnungsbereich ein Element an, an das das Symbol für Oberflächenbeschaffenheit angefügt werden soll.
- Geben Sie einen oder mehrere Punkte an, um die Scheitelpunkte der Führungslinie zu definieren und drücken Sie die Eingabetaste.
- Geben Sie in der Symbol-Registerkarte die Anforderungen gemäß der Norm an:
- Festlegen des Symboltyps
- Hinzufügen einer verlängerten Linie
- Mehrheit
- Rundum
- Klicken Sie auf OK.
