MotionManager Werkzeuge

Die folgende Tabelle beschreibt die Werkzeuge für Bewegungsstudien. Ein X in einer Spalte bedeutet, dass das Werkzeug im betreffenden Bewegungsstudientyp verfügbar ist.

Werkzeug   Bewegungssimulation Basisbewegung Bewegungs-analyse
Berechnen. Berechnet die aktuelle Simulation. Wenn Sie die Simulation ändern, muss sie neu berechnet werden, bevor sie neu ausgeführt werden kann. X X X
Die Bewegungsstudie ist mit Auf Bewegungsstudie zugreifen markiert. Markierte Bewegungsstudien werden beim Speichern des Dokuments ebenfalls gespeichert.
Das Speichern der Bewegungsstudie führt zu einer Vergrößerung der Datei und verlangsamt den Speicherprozess.

Sie können auf Ihre gespeicherte Bewegungsstudie über SOLIDWORKS Visualize Connected zugreifen.

 X X X
Vom Start ausführen. Setzt die Komponenten zurück und gibt die Simulation wieder. Nach der Berechnung der Simulation zu verwenden. X X X
Wiedergabe. Gibt die Simulation beginnend an der aktuellen Position der Zeitleiste wieder. X X X
Stopp. X X X
  Zeitleiste. Gibt den Anfang der Animation durch Verschieben des Schiebereglers an. X X X
  Wiedergabegeschwindigkeit. X X X
  Wiedergabemodus.

Normal

Einmalige Wiedergabe von Anfang bis Ende.

Kurvenzug

Fortlaufende Wiedergabe von Anfang bis Ende, dann Schleife zum Anfang und Fortsetzung der Wiedergabe.

Hin- und Herbewegen

Fortlaufende Wiedergabe von Anfang bis Ende, dann Rückwärtswiedergabe vom Ende zum Anfang.
X X X
Bewegungssimulation speichern X X X
BewegungssimulationsAssistent X X X
Automatischer Schlüssel . Platziert automatisch einen neuen Schlüssel, wenn Sie Komponenten verschieben oder ändern. X
Schlüssel hinzufügen/aktualisieren. Fügt einen neuen Schlüssel hinzu oder aktualisiert die Eigenschaften eines bestehenden Schlüssels. X X X

Bewegungselemente

Werkzeug   Bewegungssimulation Basisbewegung Bewegungs-analyse
Motor X X X, mit Ausdrücken
Feder   X (nur linear) X
Dämpfer     X
Kraft     X
Kontakt   X X
Schwerkraft   X X
Ergebnisse und Darstellungen     X
Bewegungsstudieneigenschaften X X X

Spannungsanalyse

Werkzeug   Bewegungssimulation Basisbewegung Bewegungs-analyse
Simulations-Setup     X, mit SOLIDWORKS Simulation
Simulationsergebnisse berechnen     X, mit SOLIDWORKS Simulation




Spannungsdarstellung

Verformungsdarstellung

Darstellung des Faktors der Sicherheitsverteilung

    X, mit SOLIDWORKS Simulation

Ansichten

Werkzeug   Bewegungssimulation Basisbewegung Bewegungs-analyse
Ereignisgestützte Bewegungsansicht . Wechselt von der Zeitrahmen-Ansicht zu einer ereignisgestützten Ansicht.     X, mit SOLIDWORKS Simulation Professional
Zeitrahmen-Ansicht. Wechselt von einer ereignisgestützten Ansicht zu einer Zeitrahmen-Ansicht.     X, mit SOLIDWORKS Simulation Professional

Filter

Werkzeug   Bewegungssimulation Basisbewegung Bewegungs-analyse
Kein Filter X X X
Filter animiert X X X
Filter Steuernd X X X
Filter Ausgewählt X X X
Filter Ergebnisse     X

Zoom

Werkzeug   Bewegungssimulation Basisbewegung Bewegungs-analyse
In Fenster zoomen. Skaliert die Zeitrahmen-Ansicht neu. X X X
Vergrößern. Vergrößert den Zeitrahmen, um eine präzisere Positionierung von Schlüsselpunkten und der Zeitleiste zu ermöglichen. X X X
Verkleinern. Verkleinert den Zeitrahmen, um ein größeres Zeitintervall im Fenster anzuzeigen. X X X
MotionManager zusammenklappen X X X
MotionManager aufklappen X X X

Informationen zu Wiedergabemodi

Durch den Wiedergabemodus der Bewegungsstudie wird bestimmt, ob die Bewegungssimulation nur einmal ausgeführt, wiederholt oder in einer Endlosschleife fortlaufend vorwärts und rückwärts ausgeführt wird.

In einer Bewegungsstudie können die folgenden drei Wiedergabemodi gewählt werden:
  • Normal : Die Bewegungssimulation wird nur einmal wiedergegeben.
  • Schleife : Die Bewegungssimulation wird fortlaufend von Anfang bis Ende wiederholt.
  • Hin- und Herbewegen : Die Bewegungssimulation wird vom Anfang bis zum Ende wiedergegeben. Dann erfolgt die Wiedergabe umgekehrt bis zurück zum Start. Dieser Vorgang wird in einer Endlosschleife fortgesetzt.

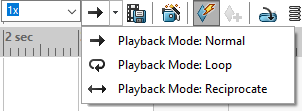

playbackmode.gifAuf die Liste der Wiedergabemodi können Sie über die MotionManager Symbolleiste links neben dem Werkzeug Bewegungssimulation speichern zugreifen.
