PropertyManager „Offset auf Oberfläche“

Verwenden Sie dieses Werkzeug in Oberflächenmodellen, um Modellkanten und Flächen auf Oberflächen zu versetzen. Das Werkzeug fügt der Fläche ein 3D-Skizzenelement hinzu.

Offset-Typ

Um den PropertyManager Offset auf Oberfläche zu öffnen, klicken Sie in einem Oberflächenmodell auf Offset auf Oberfläche (Skizzieren-Symbolleiste) oder auf Extras > Skizzierwerkzeuge > Offset auf Oberfläche.

Option Beschreibung
Geodätischer Offset Erstellt einen Offset-Abstand, der den kürzesten Abstand zwischen der ausgewählten Kante und dem resultierenden Offset-Element darstellt, wobei die Stützkrümmung berücksichtigt wird.
Euklidischer Offset Erstellt einen linearen Offset-Abstand zwischen der ausgewählten Kante und dem Offset-Element.

Parameter

Option Beschreibung
Offset-Abstand Versetzt das Skizzenelement um einen bestimmten Abstand.
Umkehren Kehrt die Richtung des Offsets um.
Offset-Konstruktion erstellen Konvertiert das Element in ein Konstruktionselement.

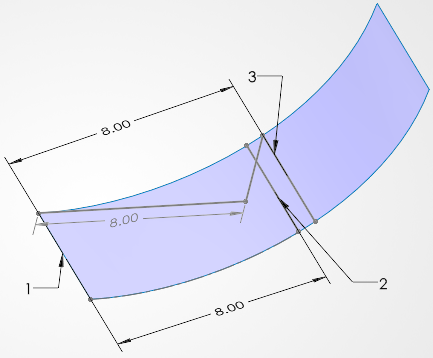

1 Ausgewählte Kante für Offset
2 Geodätisches Offset-Element (gemessen entlang der Fläche)
3 Euklidisches Offset-Element (gemessen als linearer Abstand)
