Ausrichten von DimXpert Bemaßungen

Sie können DimXpert-Beschriftungen auf eine benutzerdefinierte Ebene ausrichten.

DimXpert-Bemaßungen können unkenntlich gemacht werden, wenn Sie sie auf Konturgeometrie anwenden. Sie können DimXpert-Beschriftungen ausrichten, indem Sie sie auf eine ausgewählte Ebene oder eine ebene Teilfläche verschieben.

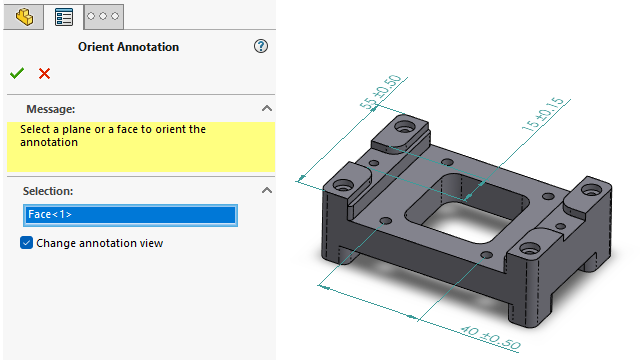

So richten Sie DimXpert-Beschriftungen an einer benutzerdefinierten Ebene aus:
  1. Klicken Sie mit der rechten Maustaste auf eine DimXpert-Beschriftung und wählen Sie Beschriftungsansicht auswählen > Nach Auswahl aus.
  2. Wählen Sie im Grafikbereich eine Ebene oder planare Fläche aus, um die neue Ausrichtung zu definieren.
  3. Wählen Sie im PropertyManager die Option Beschriftungsansicht ändern aus, um die Beschriftung in die Ausrichtungsansicht zu verschieben, die der neuen Ausrichtung entspricht.
  4. Klicken Sie auf .
