Verwenden der DimXpert Größenbemaßung zum Erstellen von Bemaßungen in Features mit Formschräge

Sie können das DimXpert Werkzeug Größenbemaßung verwenden, um Bemaßungen in Features mit Formschräge zu erstellen, z. B. Keile und Kegel.

Die Bemaßung ist in der Regel eine Abstandsbemaßung mit Toleranzen. Die Bemaßung kann zwischen zwei Kanten von Formschrägenenden oder runden Kanten eines Zylinders liegen.

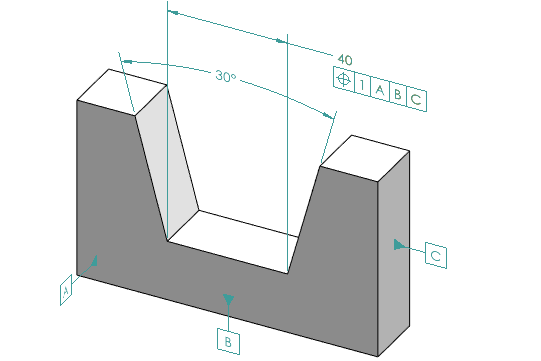

So verwenden Sie die DimXpert Größenbemaßung zum Erstellen von Bemaßungen in Keilen:
  1. Klicken Sie auf Größenbemaßung (MBD Dimension Symbolleiste) oder auf Extras > MBD Dimension > Größenbemaßung.
  2. Klicken Sie auf die Teilfläche einer der Seitenebenen.
  3. Klicken Sie in der Feature-Auswahl auf Breite-/Keil-Feature erstellen .
  4. Klicken Sie auf die Teilfläche der zweiten Seite.
  5. Klicken Sie auf die Teilfläche der Endebene, die die beiden Seiten schneidet, und dann auf .
  6. Positionieren Sie die Winkelbemaßung.
  7. Klicken Sie auf Größenbemaßung (MBD Dimension Symbolleiste) oder auf Extras > MBD Dimension > Größenbemaßung.
  8. Klicken Sie auf die Endebene.
  9. Klicken Sie in den Grafikbereich, um die Breitenbemaßung zu platzieren.
  10. Wenden Sie eine Form- und Lagetoleranz auf die Breitenbemaßung an, um die Positionsbeschreibung zu erstellen.

So verwenden Sie die DimXpert Größenbemaßung zum Erstellen von Bemaßungen in Kegeln:
  1. Klicken Sie auf Größenbemaßung (MBD Dimension Symbolleiste) oder auf Extras > MBD Dimension > Größenbemaßung.
  2. Klicken Sie auf die konische Fläche, um das Kegel-Feature zu erstellen.
  3. Positionieren Sie die Winkelbemaßung.
  4. Klicken Sie auf die obere Kante, um das Schnittkreis-Feature und die Durchmesserbemaßung zu erstellen.

    Siehe Schnittkreis in DimXpert Features.

  5. Wenden Sie eine Form- und Lagetoleranz auf das Schnittkreis-Feature an, um den Callout-Text zu erstellen.
