Visuelle Stile

Sie können 3D-Modelle mit einem bestimmten Erscheinungsbild darstellen. Wenn sich das Modell beispielsweise in der Phase der schematischen Konstruktion befindet, können Sie es einem Konstruktionsteam in einem „Skizzenbild“ zeigen und es Kunden in einem „realistischen Erscheinungsbild“ präsentieren.

Die verschiedenen Erscheinungsbilder, die so genannten visuellen Stile, hängen von den Einstellungen ab, die die Anzeige von Kanten, Farben und Schattierungen ändern.

In der folgenden Tabelle sind die Vorteile visueller Stile aufgeführt:
Kompatibilität mit AutoCAD Sorgen Sie für visuelle Konsistenz zwischen den Anwendungen. Wenn Sie in AutoCAD visuelle Stile wie Transparenz oder Holztexturen erstellen, können Sie die gleichen Stile auf Modelle in DraftSight anwenden.
Verbesserte Visualisierung Verwenden Sie verschiedene Rendering-Optionen, um den am besten geeigneten Stil für Projekte auszuwählen. Dies verbessert die visuelle Darstellung von Konstruktionen, wodurch Kommunikation und Verständnis verbessert werden.
Verbesserte Kommunikation Erstellen Sie realistischere und optisch ansprechendere Zeichnungen. Dies ist hilfreich, wenn Sie Konstruktionen mit Kunden, Projektbeteiligten oder Teammitgliedern teilen, die möglicherweise nicht mit technischen Zeichnungen vertraut sind.
Effiziente Analyse Analysieren Sie Konstruktionen effizienter. Verwenden Sie beispielsweise eine visuelle Stildarstellung mit verdeckten Linien, um verdeckte oder überlappende Elemente in komplexen Zeichnungen zu identifizieren.
Hochwertige Präsentationen Verbessern Sie die Qualität von Präsentationen und Designvorschlägen. Sie können Ihre Designs aufpoliert und professionell präsentieren und so die Gesamtwirkung verbessern.
Anpassungsoptionen Passen Sie visuelle Stile an bestimmte Anforderungen an. Sie können die visuelle Darstellung von Konstruktionen an Projektanforderungen oder persönliche Vorlieben anpassen.
3D-Modellierungsfunktionen Zeigen Sie 3D-Modelle aus verschiedenen Perspektiven an und bearbeiten Sie sie. Dies hilft Ihnen, die räumlichen Beziehungen innerhalb der Konstruktion zu verstehen.

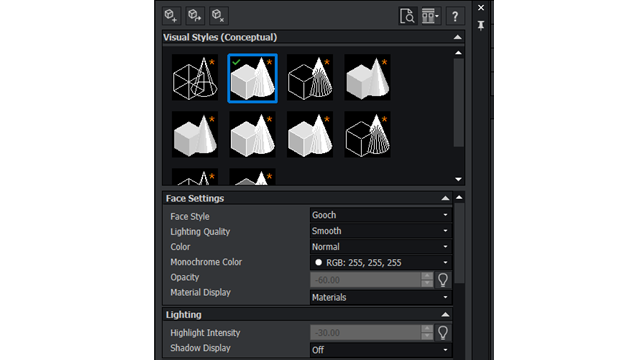

So greifen Sie auf den Befehl VISUALSTYLES zu:

Führen Sie die folgenden Schritte durch:
  • Klicken Sie in der Multifunktionsleiste auf Ansicht > Visuelle Stile, dann auf Visuelle Stile > Manager für visuelle Stile.
  • Klicken Sie im Menü auf Ansicht > Visuelle Stile.
  • Geben Sie im Befehlsfenster VISUALSTYLES ein.
