Usare i riferimenti di accoppiamento per l'instradamento del progetto se possibile. L'uso di riferimenti di accoppiamento per posizionare le parti è più affidabile e prevedibile rispetto a quando si usano gli SmartMates.
Includere sempre i riferimenti di accoppiamento per i componenti di instradamento come flange. Nel tentativo di accoppiare i componenti di instradamento dopo averli posizionati in un assieme, si potranno introdurre conflitti nella geometria di schizzo del percorso.
Usare lo stesso nome per tutti i riferimenti di accoppiamento applicati alle giunzioni con le stesse proprietà su un pezzo di equipaggiamento. Una flangia può essere allegata a qualsiasi beccuccio su un serbatoio se i riferimenti di accoppiamento su tutti i beccucci, così come le flange, hanno lo stesso nome. Se uno dei beccucci è filettato, denominarlo con un nome diverso e nominare i riferimenti di accoppiamento di una flangia filettata di conseguenza.
Per assicurare che le parti di instradamento abbiano un accoppiamento corretto, definire le proprietà di riferimento di accoppiamento in modo identico. Per esempio, se Entità di riferimento primaria da una parte viene definita come Faccia<1>, Coincidente, Anti-Allineata, dovrebbe essere definita in modo identico nella seconda parte. Lo stesso principio si applica alle entità secondarie e terziarie.
I riferimenti di accoppiamento non sono usati quando si allega un componente allo schizzo di percorso, per esempio, quando si trascina una T sul percorso per creare una giunzione. In questo caso, SOLIDWORKS allinea i componenti in modo che il punto del percorso e i punti di connessione coincidano con le linee dello schizzo.
Regole per applicare i riferimenti di accoppiamento
Usare le seguenti regole generali per posizionare i riferimenti di accoppiamento:
-
Aggiungere due riferimenti di accoppiamento ad una giunzione del percorso:
-

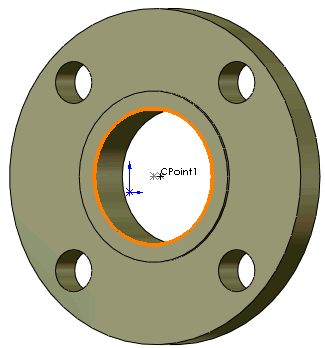

Aggiungere il primo riferimento di accoppiamento come singolo accoppiamento del bordo con SmartMates quando il componente di accoppiamento non ha un riferimento di accoppiamento in comune.
Solo gli SmartMates usano il primo riferimento di accoppiamento quindi, accertarsi che l'accoppiamento del bordo singolo creato sia elencato per primo.
-
Aggiungere l'altro riferimento di accoppiamento per accoppiare la giunzione ai componenti con i riferimenti di accoppiamento con lo stesso nome e tipo.
Usare tipi di accoppiamento specifici - coincidente e concentrico, piuttosto che accoppiamenti di default.
- Aggiungere i riferimenti di accoppiamento alle porte su parti di equipaggiamento, aggiungendo un riferimento di accoppiamento per porta.
- Se un pezzo di equipaggiamento ha diversi porte, aggiungere riferimenti di accoppiamento a tutte le porte o a nessuna. SmartMates sono usati per il posizionamento della parte se non ci sono riferimenti di accoppiamento su nessuna delle porte.
- Aggiungere riferimenti di accoppiamento ai componenti usati all'inizio e alla fine di un percorso. Tipicamente, si tratta di flange o connettori elettrici, ma possono anche essere valvole o gomiti.
- Aggiungere riferimenti di accoppiamento corrispondenti ai connettori elettrici e i relativi componenti cilindrici di accoppiamento.
