PropertyManager Timbro

Per aprire questo PropertyManager:

1. In una parte in lamiera, fare clic su Timbro (barra degli strumenti Lamiera) o su Inserisci > Lamiera > Timbro.

Parametri imbutitura

	Profondità	Permette di specificare la profondità del timbro dalla parte superiore o inferiore della faccia di lamiera.
	Direzione contraria	Inverte la direzione del timbro.
	Angolo di sformo	Permette di specificare l'angolo conico da applicare alle facce laterali dello stampo.

Raccordo

Se si specifica un raggio nello schizzo prima di creare un timbro, verrà attribuita la priorità al raggio dello schizzo quando si crea il timbro.

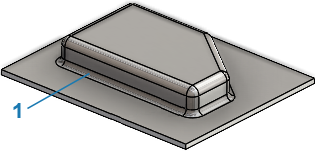

1		Raggio stampo (R1)	Permette di specificare il raggio creato dallo stampo.

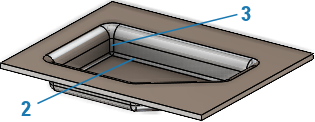

2		Raggio punzonatura (R2)	Permette di specificare il raggio creato dal punzone.
3		Raggio spigolo laterale punzonatura	Aggiunge un raggio di punzonatura dello spigolo. Specificare il Raggio creato dalla punzonatura dello spigolo.
