Aggiornamento dei modelli per la compatibilità con 3DEXPERIENCE

È possibile aggiornare i modelli per renderli compatibili con la 3DEXPERIENCE Platform. Per i modelli che fanno riferimento ad altri componenti, è possibile scegliere di includere nell'aggiornamento questi riferimenti.

Per aggiornare i modelli, fare clic con il pulsante destro del mouse sul primo elemento nell'albero di disegno FeatureManager e fare clic su Aggiorna per compatibilità con 3DEXPERIENCE.

Non è possibile annullare l'aggiornamento.

Per ulteriori informazioni sulla preparazione dei file per 3DEXPERIENCE Platform, consultare Valutazione dei file con lo strumento Assistente preparazione file.

Aggiorna per compatibilità con 3DEXPERIENCE è disponibile quando i documenti non sono compatibili e se l'opzione di sistema Aggiorna i file SOLIDWORKS per la compatibilità con la 3DEXPERIENCE Platform è deselezionata.

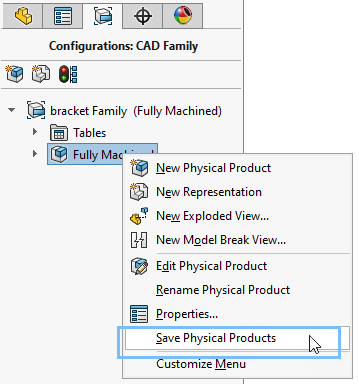

Quando si aggiorna un file per la compatibilità con 3DEXPERIENCE, il comando Salva prodotti fisici nel menu di scelta rapida consente di salvare direttamente i prodotti fisici.

Per deselezionare l'opzione Aggiorna i file SOLIDWORKS per la compatibilità con la 3DEXPERIENCE Platform, fare clic su Strumenti > Opzioni > Integrazione 3DEXPERIENCE.

Quando si aggiorna il modello, vengono apportate le seguenti modifiche:
  • Proprietà personalizzate e configurazioni vengono allineate con quelle della 3DEXPERIENCE Platform.
  • nel ConfigurationManager: scheda Famiglia CAD , assiemi e parti vengono visualizzati come oggetti della famiglia CAD. Le configurazioni vengono visualizzate come prodotti fisici e rappresentazioni .
  • Utilizzare le schede Proprietà di configurazione e Riepilogo proprietà nella finestra di dialogo Proprietà per gestire le proprietà personalizzate e specifiche della configurazione.
  • Per i modelli SOLIDWORKS con più stati di visualizzazione, viene assegnato al prodotto fisico lo stato di visualizzazione attivo del modello. Quando si inserisce un componente in un assieme, il componente utilizza lo stato di visualizzazione assegnato al prodotto fisico.
  • I riferimenti 3D Interconnect per gli assiemi vengono dissolti e vengono creati i file di assieme e di parte SOLIDWORKS corrispondenti per ogni riferimento ai componenti. I file di parte SOLIDWORKS contengono il collegamento della funzione 3D Interconnect al file di parte CAD neutro.

Dopo l'aggiornamento, l'opzione Aggiorna per compatibilità con 3DEXPERIENCE non è più disponibile per il modello.

Configurazioni assegnate come prodotti fisici o rappresentazioni

Quando si aggiorna un modello che ha diverse configurazioni con lo stesso numero di parte, SOLIDWORKS aggiorna solo una delle configurazioni in un prodotto fisico. Le altre configurazioni diventano rappresentazioni.

SOLIDWORKS determina quale configurazione è il prodotto fisico in base al nome della configurazione e all'opzione selezionata per Numero di parte visualizzato quando è in uso nella Distinta Materiali nel PropertyManager Proprietà di configurazione.
  • SOLIDWORKS seleziona la configurazione da utilizzare per il prodotto fisico utilizzando i seguenti criteri:
    • Quando esiste una configurazione Predefinita, la configurazione Predefinita diventa il prodotto fisico.
    • Quando una configurazione utilizza il Nome configurazione per il numero di parte, la configurazione diventa il prodotto fisico.
    • Quando le configurazioni hanno lo stesso numero di parte, SOLIDWORKS seleziona una configurazione basata sull'opzione Numero di parte visualizzato quando è in uso nella Distinta Materiali nel PropertyManager Proprietà di configurazione. L'ordine di selezione è il seguente:
      1. Nome configurazione
      2. Nome specificato dall'utente
      3. Nome documento
    • Se una configurazione non corrisponde ai criteri precedenti, la prima configurazione creata nella scheda ConfigurationManager diventa il prodotto fisico.
